如何用SolidWorks的焊件画出椅子的骨架
SolidWorks的焊件在设计中是常常需要用到的，所以发布这个教程希望可以帮助大家。
操作方法
- 01

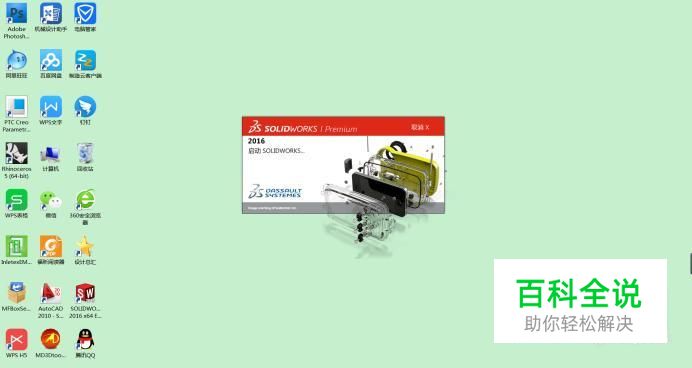

运行SolidWorks。
- 02

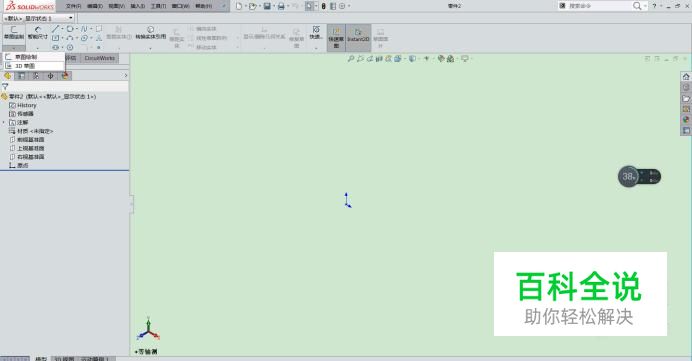

新建零件，点击草图下面小三角选择3D草图。
- 03
点击直线画出椅子骨架的草图，空间草绘不太好画。建议沿着xyz轴画比较好画，或者画完后约束一下，然后标上固定尺寸。
- 04

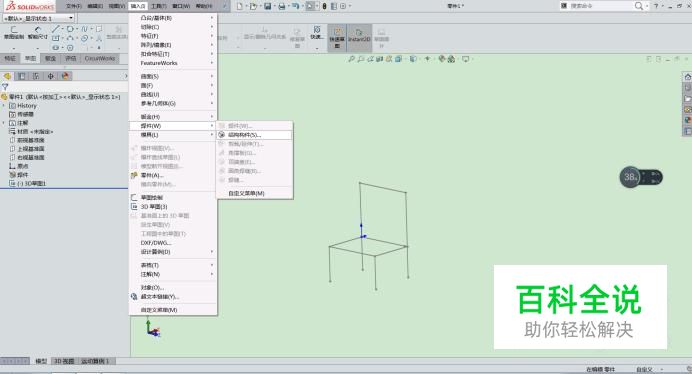

菜单中点插入，再点击焊件，再点击结构构件。
- 05

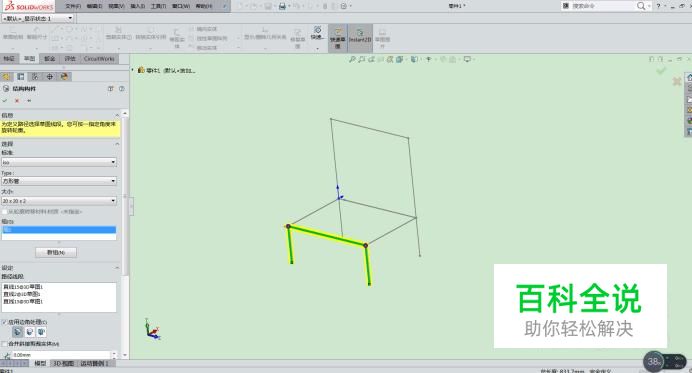

这个结构焊件是无法一次性全部生成的，需要建立多个新的分组才可以将所有草绘轮廓变成焊件。可以多多尝试一下就明白了。
- 06

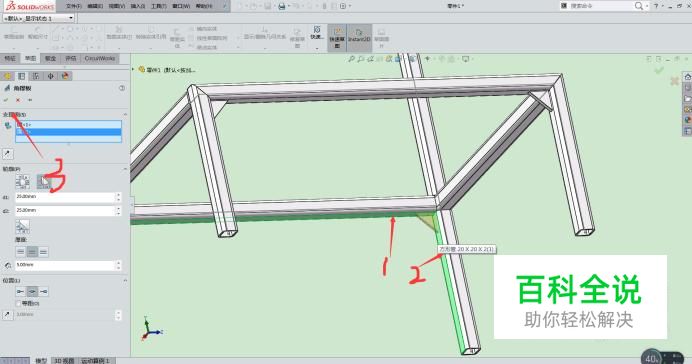

然后点击焊件-角撑板-选择两个面。
- 07

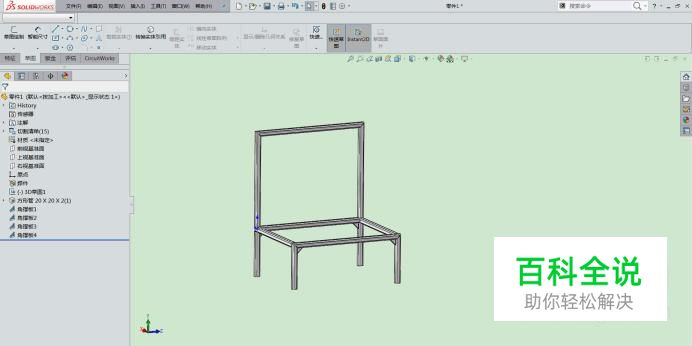

点击确定就可以看见成品了。
