cad简单绘图教程

CAD是一款功能强大的图形绘制软件,该软件在建筑设计和机械设计方面使用非常广泛,下面我们就来看看使用CAD是如何绘图的吧。

操作方法

  • 01

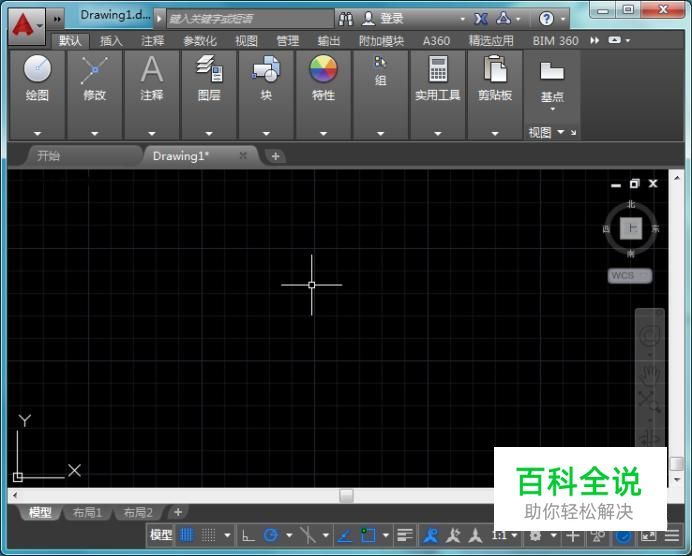

    在桌面上找到CAD的快捷图标,双击打开CAD这款软件,进入CAD的操作界面如图所示:

  • 02

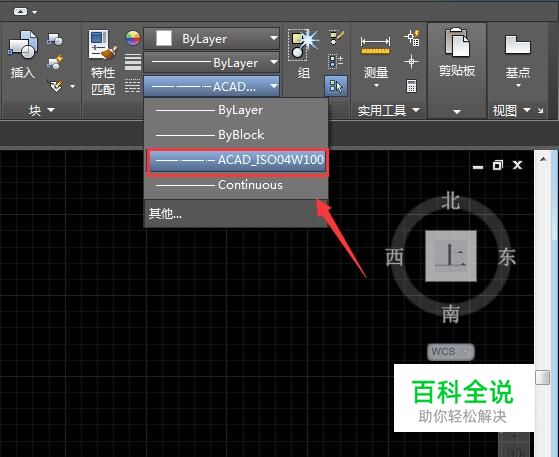

    在该界面内找到线型设置选项,将其设置为点画线,如图所示:

  • 03

    设置好以后再在菜单区里找到直线命令,如图所示:

  • 04

    使用直线命令在绘图区里绘制出一横三竖辅助线,如图所示:

  • 05

    再在菜单区里找到圆形命令,如图所示:

  • 06

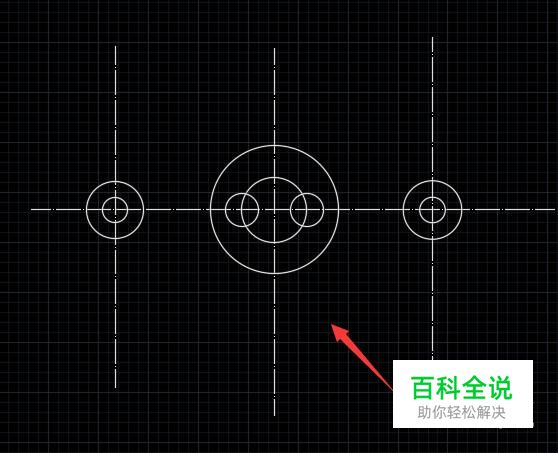

    使用圆形命令在辅助线上绘制出如图所示的圆形,如图所示:

  • 07

    再在菜单区里找到直线命令,如图所示:

  • 08

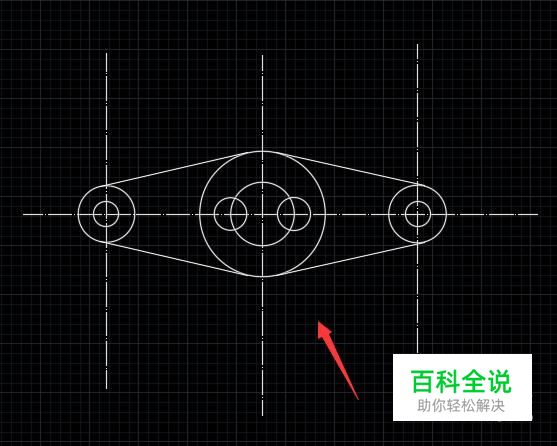

    使用直线命令将大圆两边的小圆连接起来,如图所示:

  • 09

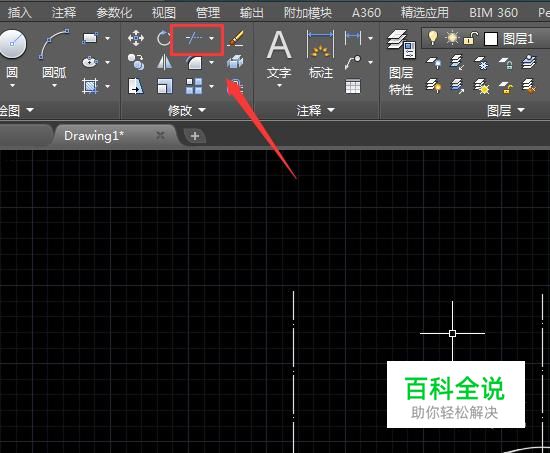

    再在菜单区里找到修剪命令,如图所示:

  • 10

    使用修剪命令,将中间的小圆与大圆相交的部分修剪掉,如图所示:

  • 11

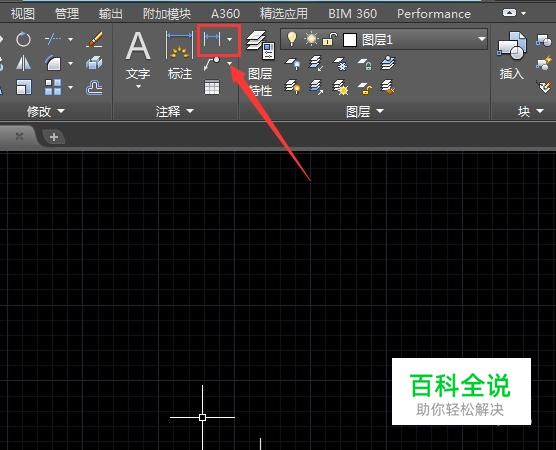

    再在菜单区里找到线性标注选项,如图所示:

  • 12

    使用线性标注选项,标注出如图所示的标注线:

  • 13

    再在菜单区里点击线性标注选项,在其下拉菜单里找到半径标注选项,如图所示:

  • 14

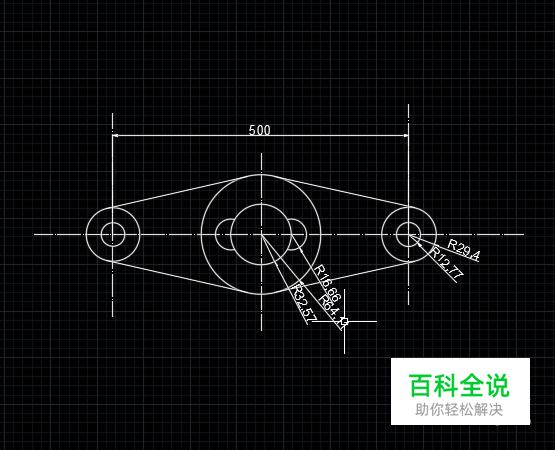

    点击半径标注选项,在图中将圆的半径标注出来,这样我们的图形就画好了,如图所示:
