EdgeSwitch通过WEB配置端口镜像mirror
EdgeSwitch通过WEB配置端口镜像mirror
操作方法
- 01

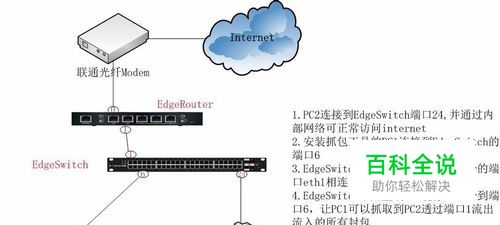

网络设备连接说明(1)Internet外网IP地址为112.X.X.X/X,网关为112.X.X.X,DNS为210.22.84.3(2)EdgeRouter的端口eth0用于连接Internet外网(3)EdgeRouter的eth1设定为192.168.2.1/24(4)EdgeSwitch的端口1与EdgeRouter的eth1相连(5)配置EdgeSwitch的管理IP地址为192.168.2.50/24(6)PC1的IP地址为192.168.2.100/24并且安装抓包工具wireshark,连接到ES交换机端口6(7)PC2的IP地址为192.168.2.10/24,连接到ES交换机端口24访问internet(8)EdgeSwitch的管理IP地址设定为192.168.2.50/24
- 02
EdgeSwitch配置1.通过firefox或chrome浏览器访问ES交换机的管理IP地址192.168.2.50
- 03

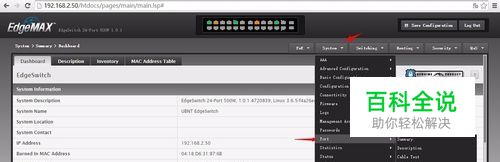

2.点击主菜单system并选择子菜单port点击
- 04

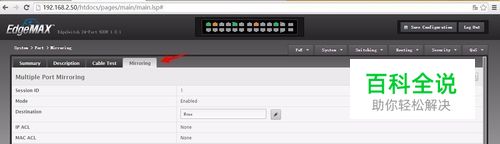

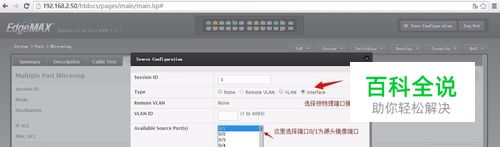

3.点击mirror进行配置,先配置源头镜像端口
- 05

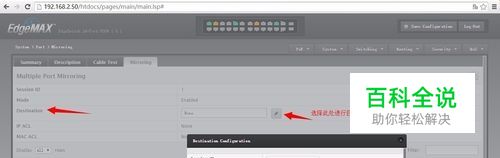

4.配置要镜像到的目的端口
- 06

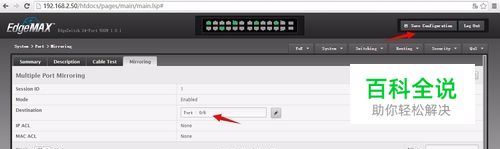

5.查看配置好的端口镜像并且点击save configuration进行保存配置操作
