REVIT如何设置尺寸标注的箭头样式
在尺寸标注类型属性中，有一名称为“记号标记”的属性，该属性控制线性标注的箭头样式
操作方法
- 01

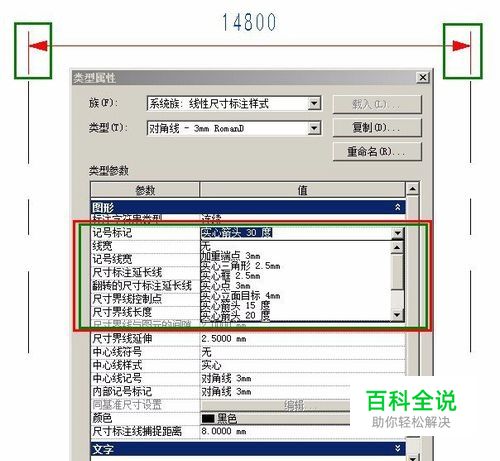

如图所示，可以从下“记号标记”下拉列表中选择需要的样式进行设置，但是有时候该下拉列表中没有满足我们需要的样式的时候该如何处理呢，比如我们需要将“实心箭头45度”的尺寸记号标记。
- 02
其实在Revit中该“记号标记”属于记号标记族，可以通过自定义族的方式添加需要的“记号标记族”，然后该自定义“记号标记族”族就会出现在尺寸标注的“记号标记”属性下拉列表中，然后就可以将其尺寸标注的记号标记设置为我们自定义的族。 具体修改方法：在任意视图中，切换到“管理“选项卡，项目设置中有一项”其它设置“，在其下拉列表中选择”箭头“，打开“系统族：箭头”对话框，可以根据需要对现有的“箭头族”进行修改，或者通过复制命令新建自定义的“箭头族”。
- 03

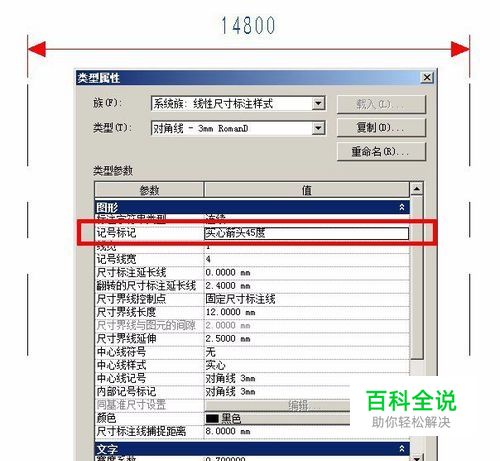

即可修改项目中使用该记号标记族的尺寸标注族的记号标记的长度，下图即为将现行尺寸标注设置为自定义的“实心箭头45度”时候的情况，对比第一张图片可查看箭头角度发生了变化。
