如何用CAD绘制一张建筑平面图

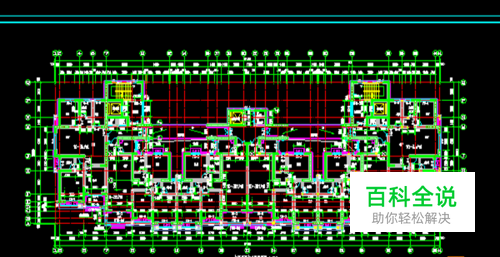

在以前图纸都是通过手工按照一定比例绘制出来的。但是随着科技的发展,运用电脑软件绘图慢慢的取代了手工绘图。运用电脑绘制出来的图纸,图形清晰、比例准确、相对来说十分的规范准确。今天在这里和大家分享一篇,利用简单的操作,教大家如何运用CAD绘制一张简单的建筑图。大家学会以后也可以根据这些操作来绘制更复杂的图纸。
操作方法
- 01

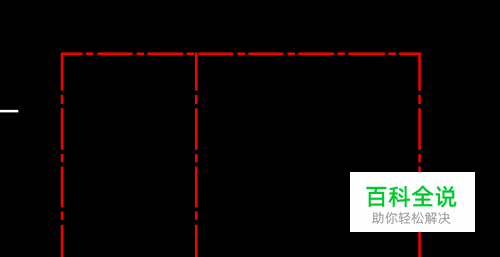

首先,运用绘图功能中的直线按照比例尺寸绘制出轴网。轴网绘制我们一般将轴网的颜色选择为红色,轴网的线型选择为虚线形式。这样做的目的为了区分线条,图纸绘制好以后看图容易一目了然。
- 02
轴线绘制好以后,接下来绘制墙体。运用软件中的偏移功能将轴线两面偏移,偏移后将线条的颜色改为黄色,将线条的线型改为直线。这样墙体就绘制好了。
- 03

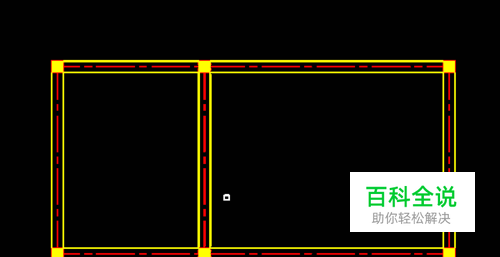

墙体绘制好以后,接下来再来绘制构造柱。同样适用绘图功能中的直线功能或者多边形,先在需要布置柱的位置绘制出柱的轮廓。在运用软件中的图案填充功能将柱的区域填充后构造柱就布置好了。
- 04

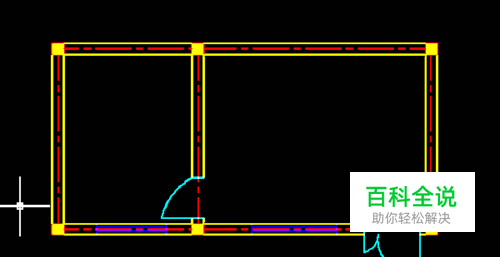

构造柱布置完成以后,就要绘制门窗了。根据所需要的门窗大小在拟定的位置布置门窗。窗户的颜色选用蓝色,门的颜色选用浅蓝色或其他颜色。
- 05

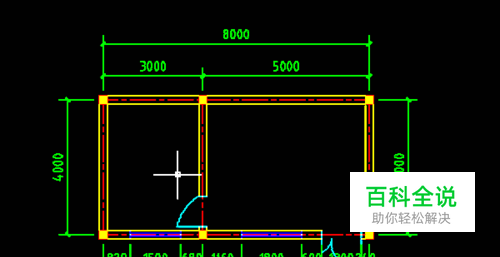

门窗绘制好以后,选择标注中的线性来对图纸进行标注尺寸。标注尺寸的颜色一般都选用绿色。
- 06

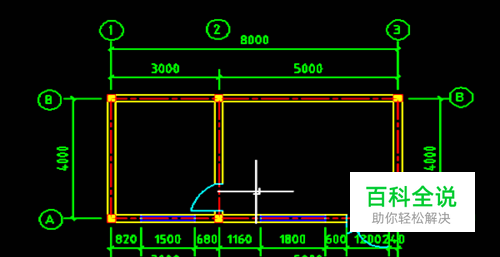

尺寸标注完成以后在来标注一下轴号,轴号标注好以后图纸基本上就已经绘制好了。如果感觉图纸还是表示的不太清楚的话,还可以在图纸的一侧标注一下文字说明来说明图纸的内容。
