h5canvas动画入门教程

操作方法

• 01

  canvas本身没有任何的绘图能力，所有的绘图工作都是通过js来实现的。通常我们在js通过getElementById来获取要操作的canvas（这意味着咱得给canvas设个id）： <canvas id="myCanvas"></canvas><script>var c = document.getElementById("myCanvas"); //获取要操作的canvas//操作canvas的代码...</script>

• 02

  注意最好在一开始的时候就给canvas设置好其宽高（若不设定宽高，浏览器会默认设置canvas大小为宽300、高100像素），而且不能使用css来设置（会被拉伸），建议直接写于canvas标签内部： <canvas id="myCanvas" width="200" height="200"></canvas>

• 03

  也可以在js脚本中设置： <canvas id="myCanvas"></canvas><script>var c = document.getElementById("myCanvas"); c.width=200; c.height=200;</script>

• 04

  关于canvas大小需要知道的一点是，后续咱们对canvas所做的全部绘图操作，超出此大小范围的部分是不可见的。顾名思义，可以把canvas看成一块画布，其大小是咱设定好的宽高，那么无论你怎么画，画布外的地方自然是画不到的。 对于有些浏览器是不支持canvas功能的，我们可以直接在canvas标签中写一些替换内容，在浏览器不支持canvas时显示： <canvas id="myCanvas" width="200" height="200" style="border:solid 1px #CCC;">您的浏览器不支持canvas，建议使用最新版的Chrome</canvas>

• 05

  接着在聊如何在canvas上绘图前，咱得先说说.getContext("2d")这东西。.getContext() 是canvas的绘图对象/方法，要让canvas执行绘图工作必须先获取canvas的.getContext()对象来执行。 .getContext()只接受一个参数，该参数用于获取canvas的绘图环境，例如.getContext("2d")表示该canvas的绘图环境为2D平面（可以绘制文本、直线、弧线、矩形、圆形等）。当前H5只支持2D环境，在不久的将来会开放3D绘图功能。（故咱可将“getContext”翻译为“获取绘图环境”） 理论不多说，我们先来个小例子，从最简单的绘制直线开始： <canvas id="myCanvas" width="200" height="200" style="border:solid 1px #CCC;">您的浏览器不支持canvas，建议使用最新版的Chrome</canvas> <script>var c = document.getElementById("myCanvas");var ctx = c.getContext("2d"); //获取该canvas的2D绘图环境对象ctx.moveTo(10,10);   //定义绘画开始的位置ctx.lineTo(150,50);  //画一条直线，结束点坐标是x=150,y=50ctx.stroke();  //描边</script>



• 06

  在这里我们使用了3个getContext("2d")对象的绘图方法： .moveTo(x坐标 , y坐标)      可以理解为定位画笔在画布上的位置（注意所有绘图方法所定义的坐标是相对canvas而言的而不是浏览器窗口，对canvas来说，最左上角的点的坐标是(0,0)） .lineTo(x坐标 , y坐标)      顾名思义，就是画一条直线到某个点，很好理解。需要知道的是此方法仅仅做路径运动，而不存在任何视觉上的绘图效果（上色、描边） .stroke()     描边方法，有玩过AfterEffect的朋友会很清楚，不给运动路径加stroke特效的画是不存在描边效果的，canvas也一样，想要运动路径轨迹能有视觉效果，需要使用相应的上色/描边方法 自此我们很轻松地绘制了一条黑色的直线，但如果我们想要绘制一条红色的或者其它颜色的线段，该怎么做呢？ 答案很简单，使用ctx.strokeStyle来设定描边的颜色即可。我们画三条红色的线段吧： <canvas id="myCanvas" width="200" height="200" style="border:solid 1px #CCC; margin:30px;">您的浏览器不支持canvas，建议使用最新版的Chrome</canvas><script>var c = document.getElementById("myCanvas");var ctx = c.getContext("2d"); //获取该canvas的2D绘图环境对象ctx.moveTo(0,0);   //咱把“画笔”移到坐标(0,0)ctx.lineTo(150,50);  //从上个点(0,0)画一条直线，结束点坐标是(150,50)ctx.lineTo(20,100);  //从上个点(150,50)继续画一条直线，结束点坐标是(20,100)ctx.moveTo(90,90);   //咱把“画笔”移到坐标(90,90)ctx.lineTo(80,150);  //从上个点(60,60)继续画一条直线，结束点坐标是(80,150)ctx.strokeStyle = "red";    //设定描边颜色为红色，只要写在.stroke()方法前面即可ctx.stroke();  //描边</script>



• 07

  你会地很自然地做如下处理： <script>  var c = document.getElementById("myCanvas");  var ctx = c.getContext("2d");  ctx.moveTo(0,0);    ctx.lineTo(150,50);    ctx.lineTo(20,100);  ctx.strokeStyle = "blue";    //设定描边颜色为蓝色  ctx.stroke();      ctx.moveTo(90,90);  ctx.lineTo(80,150);    ctx.strokeStyle = "red";    //设定描边颜色为红色  ctx.stroke();   </script> 但运行脚本会发现，折线除了被描了一遍蓝色，也被描了一遍红色：



• 08

  这是因为canvas在第二次给路径上色时，是把之前的所有路径轨迹合在一起来上色的，除非咱们让canvas知道那折线和直线应该是独立开来的俩路径。 我们可以使用.beginPath()来解决： <script>  var c = document.getElementById("myCanvas");  var ctx = c.getContext("2d");  ctx.moveTo(0,0);    ctx.lineTo(150,50);    ctx.lineTo(20,100);  ctx.strokeStyle = "blue";    //设定描边颜色为蓝色  ctx.stroke();      ctx.beginPath();  //告诉canvas咱们要重新绘制一条全新的路径了，之前画的东西从此再无关系  ctx.moveTo(90,90);  ctx.lineTo(80,150);    ctx.strokeStyle = "red";    //设定描边颜色为红色  ctx.stroke();   </script> 有的朋友一开始会搞不清楚beginPath()的用途，觉得有moveTo()就可以了，其实beginPath()可以做到上述的隔离路径绘制效果的作用，防止之前的效果被污染。 接着唠嗑.strokeStyle的赋值方式，咱们上方是直接用了 ctx.strokeStyle="red" 来定义描边颜色为红色，不过ctx.strokeStyle可获值的形式有三种： ctx.strokeStyle=color|gradient|pattern;  //即支持 “颜色/渐变/图案笔刷” 的赋值

• 09

  ⑴ 先看看color赋值方式，和我们常规的css赋值是一样的，支持css3颜色值标准，如下例： //下面四种形式都是一样的，表示描边颜色为“橙色”ctx.strokeStyle = "orange"; ctx.strokeStyle = "#FFA500";    //#rrggbb形式ctx.strokeStyle = "rgb(255,165,0)";   //RGB形式ctx.strokeStyle = "rgba(255,165,0,1)";   //比上面的rgb多了个a（Alpha），即透明度

• 10

  ⑵ 再看下渐变gradient，这个稍有复杂： var c = document.getElementById("myCanvas");var ctx = c.getContext("2d"); ctx.moveTo(0,0);   ctx.lineTo(150,50); ctx.lineTo(20,100); var grd = ctx.createLinearGradient(0,0,170,0);  //定义线性渐变对象，设定渐变线起始点和结束点坐标，坐标格式为(起始点x,起始点y,结束点x,结束点y)grd.addColorStop(0,"black");   //定义渐变线起点颜色grd.addColorStop(0.5,"red");   //定义渐变线中间点的颜色grd.addColorStop(1,"yellow");  //定义渐变线结束点的颜色ctx.strokeStyle = grd;   //将渐变对象赋值给strokeStylectx.stroke();  //描边 效果如下：



• 11

  这里我们提到了一个概念叫“渐变线”，没有玩过设计的朋友需要了解下渐变的知识点，我们可以把LinearGradient（线性渐变，另有放射状/圆形渐变RadialGradient）范围看成一个矩形（你可以通过Illustator、Photoshop等专业设计软件来辅助你理解这点）：



• 12

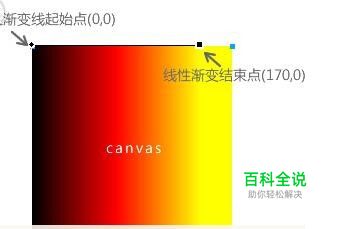

  我们一开始定义线性渐变对象的代码 var grd = ctx.createLinearGradient(0,0,170,0) 不外乎就是设定了线性渐变线起始点为(0,0)，结束点为(170,0)。 紧接着我们通过 addColorStop( 渐变线位置<0~1>, 颜色 ) 来设定了渐变色值，分别在渐变线0、0.5、1的位置设置了黑色、红色、黄色，其渐变效果如下：



• 13

  通过 ctx.strokeStyle = grd 将渐变赋值给描边方法，最终描边得到了我们想要的渐变效果。 ⑶ 最后看看pattern描边方式，strokeStyle之所以不叫strokeColor是因为它除了支持颜色描边还支持图案描边（搞设计的朋友或许称作笔触描边会更有feel）。 线性渐变描边需要先createLinerGradient(xstart,ystart,xend,yend)，那么设置图案描边自然也要先新建一个canvasPattern对象： createPattern(image, repetitionStyle) 其中参数 image 代表图案对象，一般通过 document.createElement(‘img‘) 或者 new Image() ，再定义其src值来创建该对象。而repetitionStyle参数很好理解，即图案重复形式，其可选值有"repeat" 、"repeat-x"、"repeat-y" 和"no-repeat" （和css的background-repeat可选值一样，不赘述）。 那我们可以试着这样写： <body> <canvas id="myCanvas" width="200" height="200" style="border:solid 1px #CCC; margin:30px;">您的浏览器不支持canvas，建议使用最新版的Chrome</canvas> <script>    var c = document.getElementById("myCanvas");    var ctx = c.getContext("2d");    pic = new Image();   //创建图片对象，或者 pic = document.createElement(‘img‘)    pic.src = "http://images.cnblogs.com/cnblogs_com/vajoy/558870/o_5.jpg";   //定义图片的映射地址    var redTexture = ctx.createPattern(pic, "repeat");   //定义Pattern对象，设定填充图案为pic图片，填充形式为平铺    ctx.strokeStyle = redTexture;     //定义描边样式为上一行设定的Pattern描边    ctx.moveTo(80,10);    ctx.lineTo(10,90);    ctx.stroke();</script> 只是在执行效果的时候会发现，执行十次有九次不是我们预期的图片填充效果，而是默认的黑色描边效果，这是为何？ 原因在于浏览器可能还未加载完图片pic，就已经执行了ctx.stroke()，解决方法是让ctx在图片pic加载完毕之后才开始执行绘图： <canvas id="myCanvas" width="200" height="200" style="border:solid 1px #CCC; margin:30px;">您的浏览器不支持canvas，建议使用最新版的Chrome</canvas> <script>    var c = document.getElementById("myCanvas");    var ctx = c.getContext("2d");    pic = new Image();   //创建图片对象，或者 pic = document.createElement(‘img‘)    pic.src = "http://images.cnblogs.com/cnblogs_com/vajoy/558870/o_5.jpg";    pic.onload = patternFill;     //在图片加载完成时执行绘图函数    function patternFill() {     //定义绘图函数        var redTexture = ctx.createPattern(pic, "repeat");          ctx.strokeStyle = redTexture;        ctx.moveTo(80,10);        ctx.lineTo(10,90);        ctx.lineWidth = 8;    //定义线段粗度为8像素        ctx.stroke();    }     </script> 效果如下：



• 14

  注意这里我还加了个 ctx.lineWidth = 8 来设定线段的粗度。 自此我们学习了strokeStyle的三个赋值方式，也学习了上述的通过 ctx.lineWidth = lineWeight 的形式来给线段设定粗度。 最后咱们再学习两个很简单的线段属性 lineCap 和 lineJoin。 ⑴ lineCap是设定线段端点的形状（线帽），其值可以是 butt    默认，即线条端点为平直的边缘round   线条端点为圆角线帽square  为线条端点添加正方形线帽 <canvas id="myCanvas" width="250" height="120" style="border:1px solid #DDD;"></canvas><script>var c=document.getElementById("myCanvas");var ctx=c.getContext("2d"); ctx.lineWidth=10; ctx.beginPath(); ctx.lineCap="butt"; ctx.moveTo(20,10); ctx.lineTo(200,60); ctx.strokeStyle="red"; ctx.stroke(); ctx.beginPath(); ctx.lineCap="round"; ctx.moveTo(30,90); ctx.lineTo(200,40); ctx.strokeStyle="blue"; ctx.stroke(); ctx.beginPath(); ctx.lineCap="square"; ctx.moveTo(10,30); ctx.lineTo(200,80); ctx.strokeStyle="green"; ctx.stroke();</script> View Code 代码效果如下：



• 15

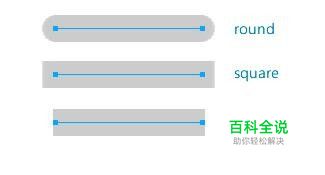

  光看此图可能看不太出“butt”和"square"的区别，但懂得使用AI绘制矢量的同学们应该比较了解：



• 16

  ⑵ lineJoin则是设定折线的交接处的外角类型，其值可为：



• 17

  <canvas id="myCanvas" width="200" height="220" style="border:1px solid #DDD;"></canvas><script>var c=document.getElementById("myCanvas");var ctx=c.getContext("2d"); ctx.lineWidth=13; ctx.lineJoin="bevel"; ctx.moveTo(20,20); ctx.lineTo(100,50); ctx.lineTo(20,80); ctx.strokeStyle="red"; ctx.stroke(); ctx.beginPath(); ctx.lineJoin="round"; ctx.moveTo(20,60); ctx.lineTo(100,90); ctx.lineTo(20,150); ctx.strokeStyle="green"; ctx.stroke(); ctx.beginPath(); ctx.lineJoin="miter"; ctx.moveTo(20,90); ctx.lineTo(100,150); ctx.lineTo(20,200); ctx.strokeStyle="blue"; ctx.stroke();</script> View Code 效果如下：
