CAD二维中如何用直线命令画正方形

话不多说，请看笔者如何在CAD二维平面中用直线命令画正方形。

操作方法

  • 01

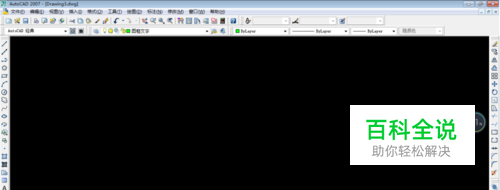

    打开CAD，新建一个空白文件，同时关掉动态输入。

  • 02

    激活直线命令

  • 03

    鼠标水平向右移动，输入数字100，回车。

  • 04

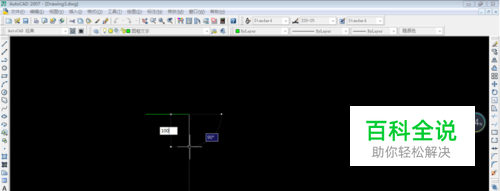

    鼠标竖直向下移动，输入数字100，回车

  • 05

    鼠标水平向左移动，输入数字100，回车

  • 06

    输入字母“C”，回车

  • 07

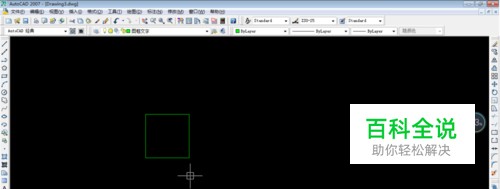

    就这样，边长100的就正方形就画好。 很简单吧。
