计算机辅助设计程序CAD使用对话式指令，可以很方便的画出设计者所需要的图形，本文教初学者了解指令的使用方法，通过画矩形，初步掌握最简单的指令用法，希望对你有所帮助。

操作方法

01

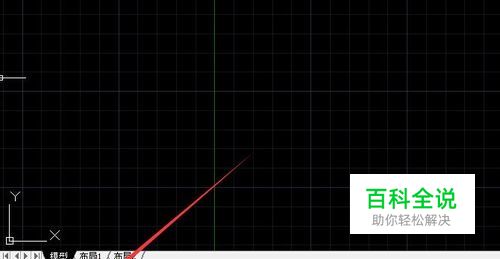

命令在哪里输入？首先打开CAD程序，在底下有一个指令编辑框。在这里输入各种画图命令，你只要根据提示进行操作就可以了。
02

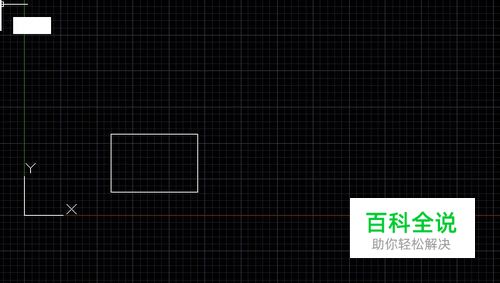

一般矩形画法。例如，要画矩形，假如角是直角，即普通矩形，那么在命令行输入REC指令，按回车键，然后输入两个对角顶点坐标就可以了。具体输入坐标方法是，输入横坐标，输入逗号，再输入纵坐标，按回车键，然后输入另一个点。
03

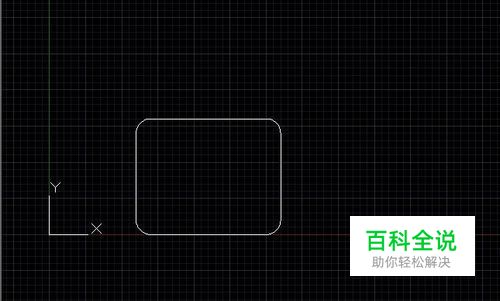

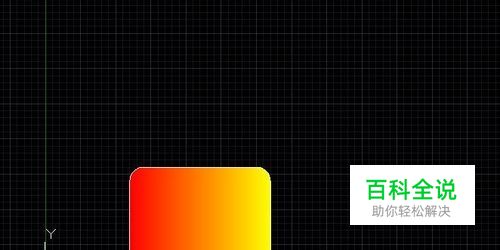

如何画圆角矩形？当我们输入REC画矩形命令，按下回车键后，后面跟着提示：[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]，要画圆角矩形，再输入F，按回车键确认。再输入圆角半径，比如,500，按回车键。然后输入对角顶点坐标。
04

如何画倒角矩形？画法和圆角矩形画法类似，输入REC后，按回车键，然后输入C，回车。接着输入矩形的第一个倒角距离和第二个倒角距离。这里我输入500，回车，再输入600，回车。
05

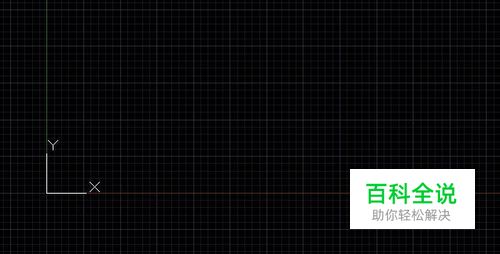

然后分别输入两个对角顶点的坐标，注意：每输完一个点，按一次回车键。这样倒角矩形就画好了。
06

如何取消前面设置的模式？当我们继续画新的图形时，前面的设置的模式会被系统记忆下来，显示为当前模式。比如说，前面我们画了倒角矩形，现在再画矩形，就默认画倒角矩形。为了消除影响，必须把前面的模式清楚。方法是输入REC回车，输入c,回车，输入0，回车，输入0，回车，也就是把两个倒角半径归零。
07

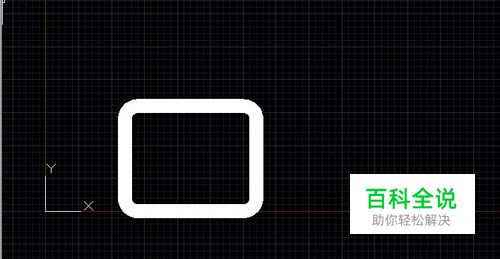

如何画圆角矩形边框？输入REC，回车，输F，回车，输入圆角半径：500，回车，输入w回车，输入矩形的线宽：500，回车。注意：这里有三个指令，REC是命令画矩形；F要求画圆角矩形，W规定线的宽度。
08

然后分别输入矩形两个对角顶点坐标，确认。这样一个圆角矩形框就画好了。通过画矩形，我们接触了一些CAD的指令，这对于今后大家继续深入学习有指导意义，希望你继续努力哦！
