AutoCAD三维建模教程：拉升、移动、倒角3
摘要: 本例为AutoCAD三维建模系列教程，在本CAD三维建模教程中我们将进一步强化复习拉升命令的使用，多段线的制作、实体移动以及复习一下倒角的运用，希望能给对AutoCAD三维制作感兴趣的朋友带来帮助~~
步骤/方法
- 01

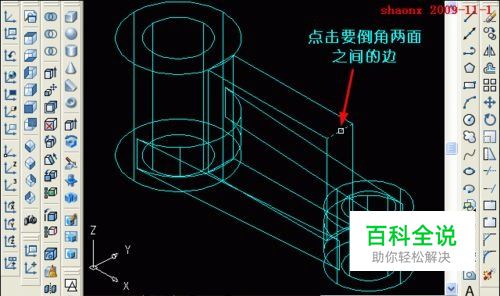

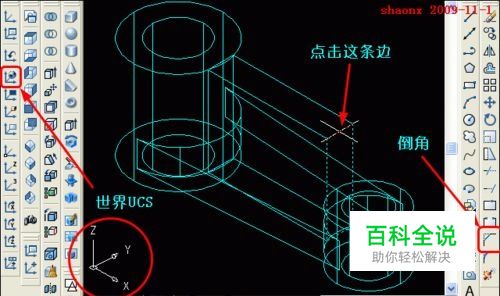

点击“世界UCS”命令按钮，UCS的坐标又返回到原来的方向。 接着，要对中间的矩形实体做“倒角”，点击“倒角”命令按钮，点击矩形实体上的一条边，出现如下图所示的情形，不是要选择的基面，在命令行里输入“n”，回车，即会转到另一个面。
- 02
这时，矩形实体上面的面呈被选中的虚线状，回车确认。
- 03

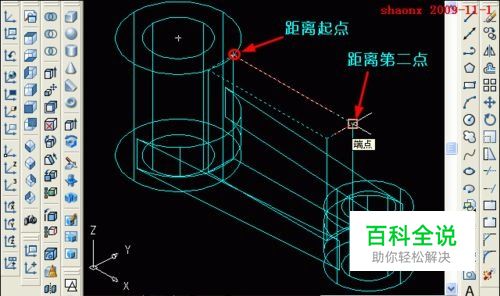

这样，矩形的上面即为要倒角的基面，输入基面倒角距离，由于是矩形上面全部倒角，因此，可以用选择指定的方法来输入。 见下图，基面倒角距离，分别点击矩形实体上面长度的两个端点。
- 04
指定其他面的倒角距离，输入20(=大圆高度40-小圆高度20)，回车确认。
- 05

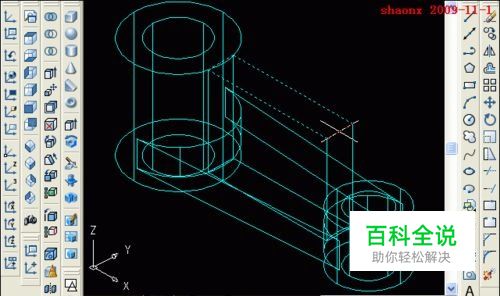

输入完两面的倒角距离后，按提示选择要倒角两个面之间的边，回车确认，即倒角操作完毕。
