cad中圆角怎么用

圆角命令是FILLET,圆角功能可使用与对象相切且指定半径的圆弧来连接两个对象。可以创建两种圆角,内角点称为内圆角,外角点称为外圆角。可以圆角的对象有圆弧、圆、椭圆、椭圆弧、直线、多段线、构造线、三维对象等。

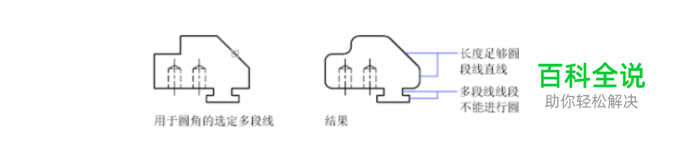

1、对多段线加圆角或删除圆角  如果想对多段线上适合圆角半径的每条线段的顶点处插入相同长度的圆角弧,可在倒圆角时使用“多段线(P)”选项,如下图所示。

提示:如果想删除多段线上的圆角和弧线,也可以使用“多段线(P)”选项,只需将圆角设置为0,FILLET 将删除该弧线段并延伸直线,直到它们相交。

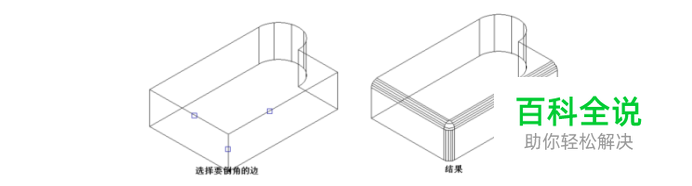

2、三维实体倒圆角  浩辰CAD的Fillet命令不仅可以对二维线形进行倒角,也可以对三维实体进行倒角。当选择三维实体上需要倒角的边时,会提示输入圆角半径,输入半径后可以选择一条或多条边同时倒圆角,如下图所示。
