如何下载谷歌高程数据
等高线下载使用教程
BIGEMAP高程数据主要特点:
覆盖全球
(任意范围下载)
精度准确
等高线细腻效果好
高程矢量数据可编辑
支持AutoCAD/南方CASS
(DXF、DWG、DAT)
支持三维(STL)
支持多格式转换
(kml/kmz/shp/dxf/txt等)
支持投影转换(Xi'an80,Beijing54,WGS84,CGCS2000)
支持公里网格
操作方法
- 01

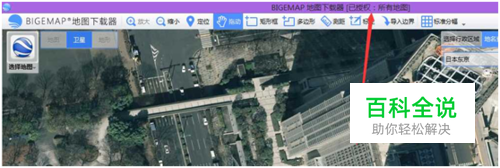

案例:等高线完美套合卫星影像教程 高程点数据转成南方CASS的DAT格式(教程) DEM(高程)的应用(坡度坡向、提等高线、可视性分析、地形剖面) DEM应用之-水文分析 Arcgis下DEM水分分析(二) 通过BIGEMAP下载高程数据 启动BIGEMAP地图下载器软件,查看左上角是否显示【已授权:所有地图】,如果没有该显示,请联系我们的客服人员。如下图所示:
- 02

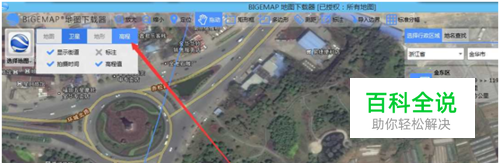

选择左上角属性选项,选择【高程】,如下图:
- 03

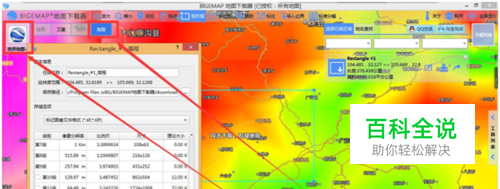

选在你要的区域,双击下载,如下图所示:
- 04

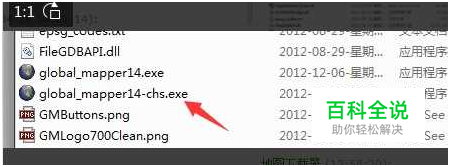

选择下载的级别,建议尽量下载16级的,16级为最好级别。如果16级不能勾选,请选择下载小一点的范围,高程为矢量数据,超过20M大小,一般电脑都很难处理生成的等高线。下载之后的数据为tiff格式,实际为dem高程数据。 启动安装好的Global Mapper软件,启动中文版在安装好的目录下有个chs或则chinese的启动图标,如下图所示:
- 05

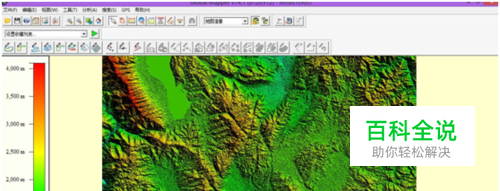

将下载好的高程数据(下载目录下的后缀为tiff格式)拖入到global mapper中,如下图所示:
- 06

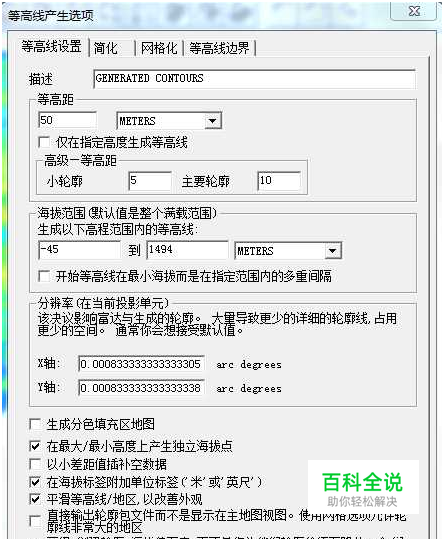

生成等高线,在global mapper中选择【分析】->【生成等高线】,弹出如下对话框
- 07

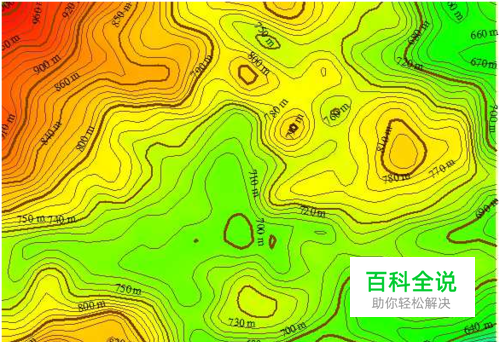

从上往下,等高距可以任意设置,一般情况我们设置为10,即10米等高线,设置登高线越小,对电脑的配置要求越高,生成的时间也越长。 点确定后,要等一会,电脑越差的时间越长。完了后你看到的是一团颜色,把他放大,如下图所示:
- 08

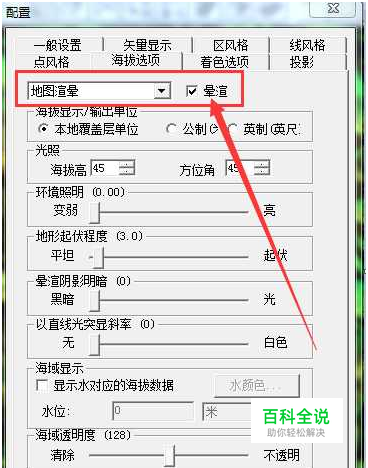

也可以生成3D地形效果:选择【工具】->【设置】如下图所示:
- 09

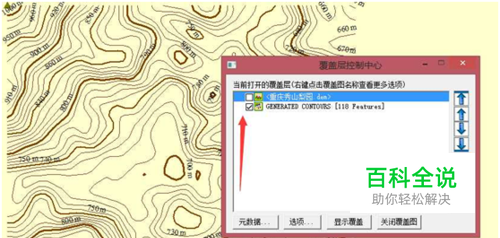

还可以去掉背景,只留下等高线:选择【工具】->【控制中心】,弹出如下对话框
- 10

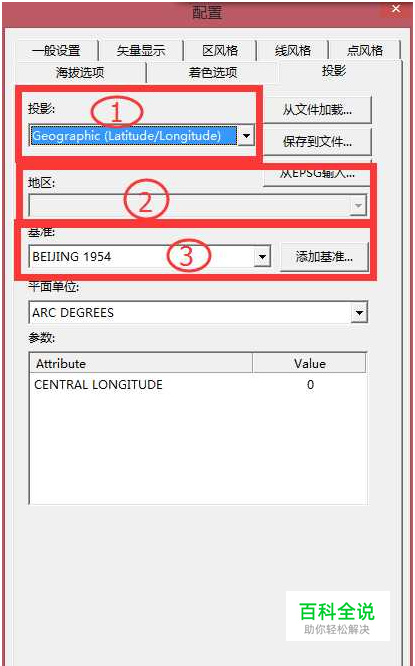

上图中,把你不需要显示的图层勾去掉即可。 9. 等高线如何做投影转换(生成xi'an80,Beijing54) 高程数据下载的默认坐标系是WGS84坐标系,由于在我国的GIS应用中经常会用到xi'an80,Beijing54坐标系,因此,特别讲出如何对投影进行相应的转换。 选择:【工具】->【设置】,选择里面的【投影】,如下图所示:
- 11
由于xi'an80或者beijing54都是国家保密坐标系,在各地的测绘局或者国土部门都保留着转换用的7参数或者3参数,由于我们不能提供参数,因此选择通过分度带来转换投影,分度带分为3度带和6度带,均可以实现转换。【如何选择分度带】
- 12

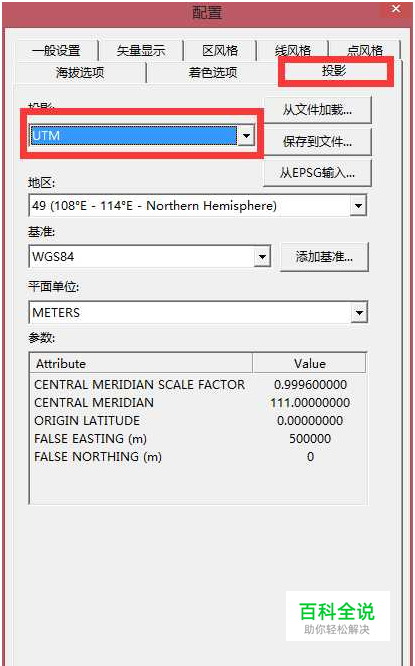

如何选择分度带的代号? 上图③是选择要转换的目标投影,可以选xi'an80;也可以选择beijing54; 选择好以上步骤之后,点击确定,完成投影转换,这时候看到的,或则要输出保存的都是你的投影变换之后的坐标系了。 10 . 网格显示,由于下载的高程数据默认的是经纬度坐标,网格需要将投影转成xi'an80或者beijing54以大地坐标系的方式来显示网格【投影转换】;如果要用WGS84,则直接选择UTM,在选择对应的【分度带】;即变成XY坐标,单位为米。选择:【工具】->【设置】,选择里面的投影,选择【UTM】,如下图所示:
- 13

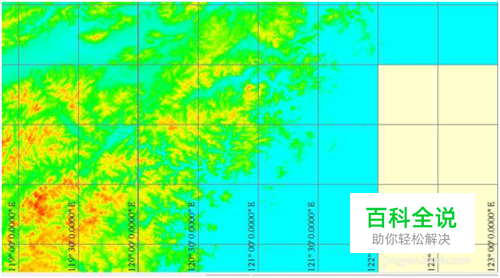

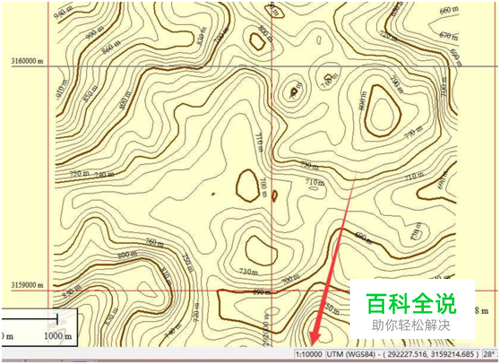

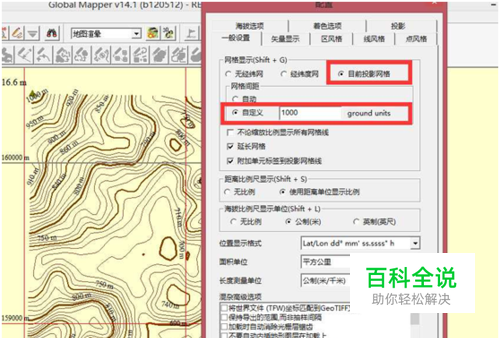

选择“目前投影网格”,并在“网格间距”中选择“定制”“1000”的地面单位。这代表图上一方格长宽皆是1000米(由于地球的不规则形状,UTM方格并不是严格意义的正方形,只是近似正方形,但不影响使用,它的优点是非常方便估算两点间的距离和定位,不需要借助比例尺进行计算),你也可以选择用坐标网格,那么他标的就是坐标了。这样,也可以很快地知道现在看的是哪里,如下图
- 14
. 设置显示比例尺:选择【视图】-》【按比例缩放】,输入10000(即表示按照1:10000 的比例尺显示)如下图:
- 15
如下图显示为1:10000
- 16

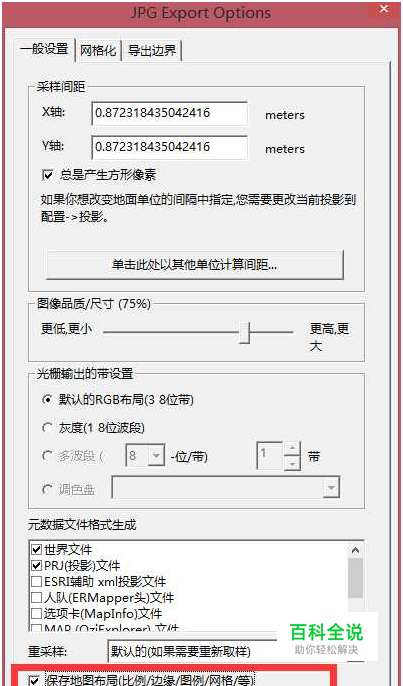

保存此比例尺的图像用作打印:选择【文件】-》【输出】-》【输出光栅/图像格式】,选择你要的格式,点击【确定】,如下图:
- 17

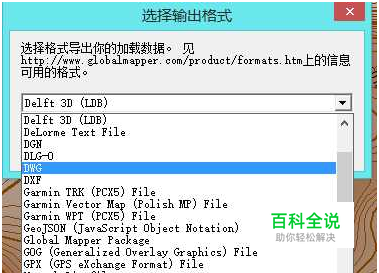

勾选红色框选地方,保存即是按照设定的比例尺保存的大小。 12. 导出CAD格式矢量等高线 DXF格式、DWG 格式 选择【文件】à【输出】à【输出矢量格式】,如下图:
- 18
选择 DXF 或者 DWG 格式; 点【确定】。 还可以输出:kml、kmz、shp、stl等等常见的格式 同时, 选择【文件】à【输出】里面还有很多格式,包括dem,txt高程点,stl等等。 如何按照指定区域裁剪高程数据?
