如何在CAD中画虚线框

CAD软件应用，快速在CAD变器中画出虚线框，提高制图速度

操作方法

  • 01

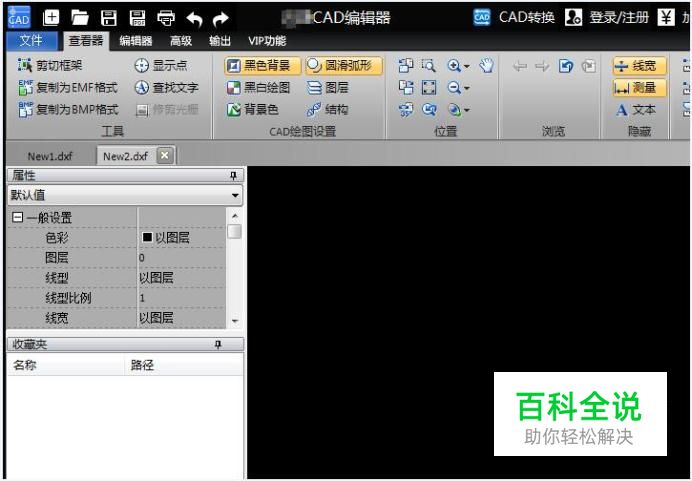

    启动CAD编辑器标准版，进入软件操作界面。

  • 02

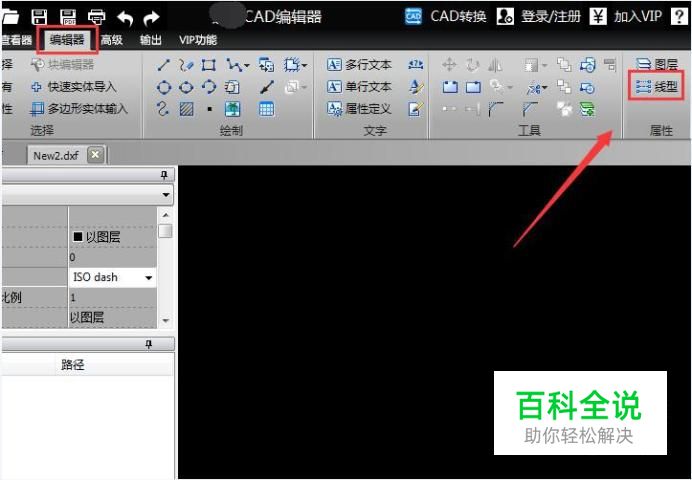

    在CAD编辑器顶部切换到【编辑器】界面，如果想要画虚线，在顶部属性区域点击【线型】工具，打开线型对话框。

  • 03

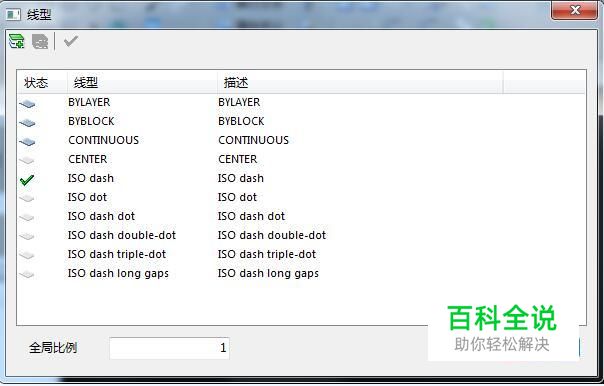

    在线型对话框中选择对应的虚线线型（ISO dash），点击“√”确认后关闭窗口。（虚线类型有多种，可根据需要进行选择。）

  • 04

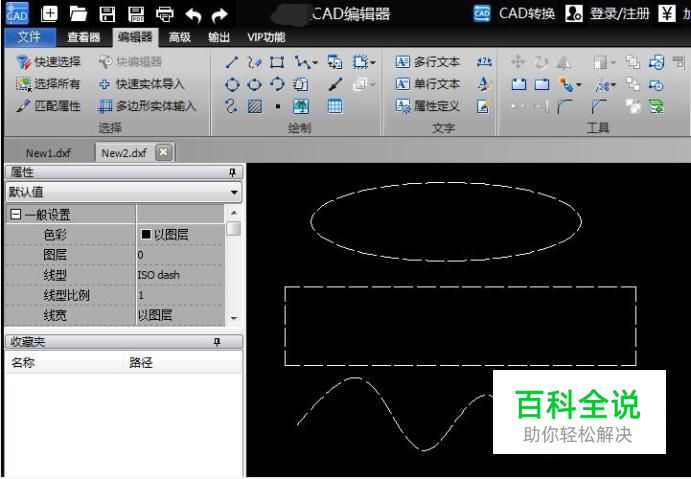

    接着，选择直线或是其他绘图工具，绘制的图形线段就是所选择的虚线类型。

  • 05

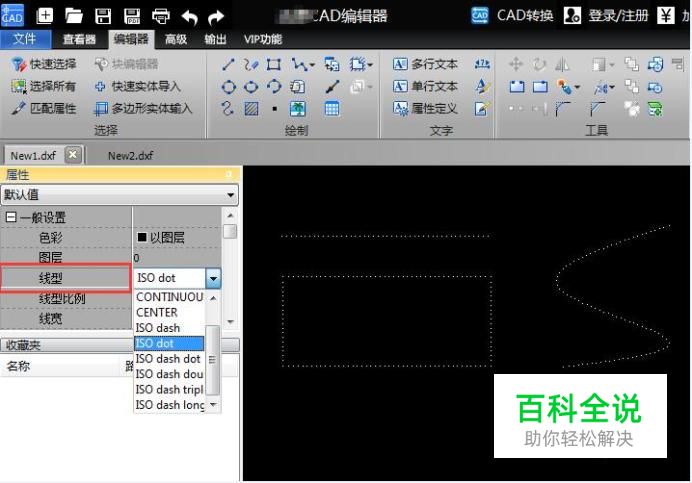

    在左侧属性窗口直接选择对应的虚线线型，选择后就可以使用该线型进行绘制。若要修改线型，可以在选择对象后，在属性窗中设置线型。
