电容器的好坏检测和动手更换
电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路， 能量转换，控制等方面。电容一般在电视，收音机，单相电机等设备用到，我们介绍一下其测量方法。
操作方法
- 01

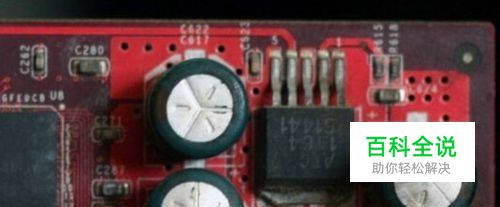

测量电容之前，一定要将电容放电，即拆下电容后将电容两端短路。
- 02
查看电容标签电容的容量，以便选择合适的档位，我们以25微法电容为例。
- 03
将万用表测量按钮按下，一般标有“Cx/Lx”即测量电容按钮，按下后显示屏有提示。
- 04

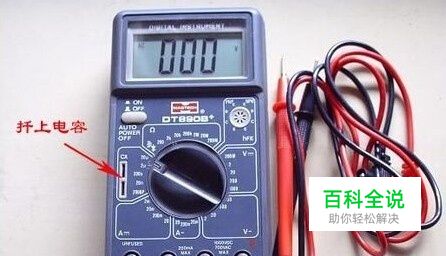

将万用表调到电容档位，所调档位要大于电容标签上的电容值，我们选择200微法。
- 05

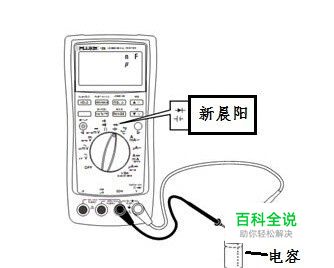

注意表笔一定要安装到COM和Cx两个插孔。
- 06
检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。
- 07
检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。可选用硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。
- 08

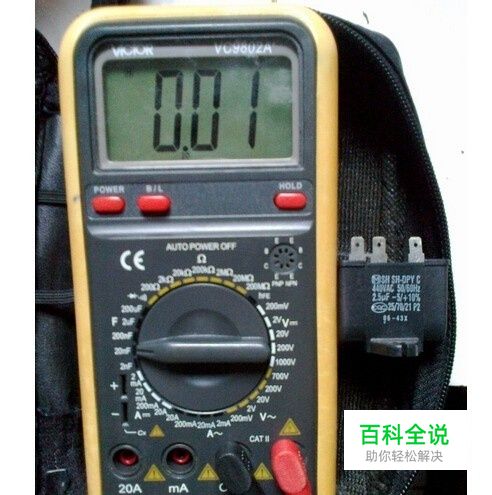

最后用两表笔接触电容两端，一般测量数值都会偏大，但只要接近标签数值，说明电容是正常可用的。
