CAD三维空间画球的方法

操作方法

  • 01

    CAD除了二维设计平面图功能外,还有个重要的功能就是三维制图,那么怎么简单的运用三维制图,下面通过画球的方法介绍一下三维制图。 CAD版本:清华天河PCCAD2008版本

  • 02

    三维空间:

  • 03

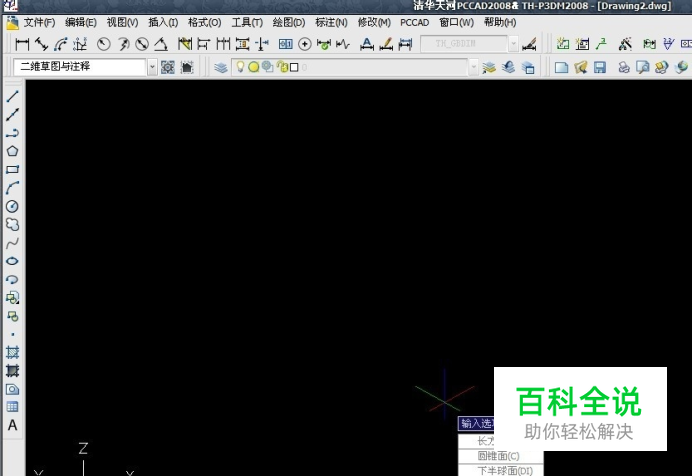

    打开cad,依次:视图-三维视图,选择西南等轴侧,当然下面的三个也可以,就进入三维空间,输入快捷方式3d。

  • 04

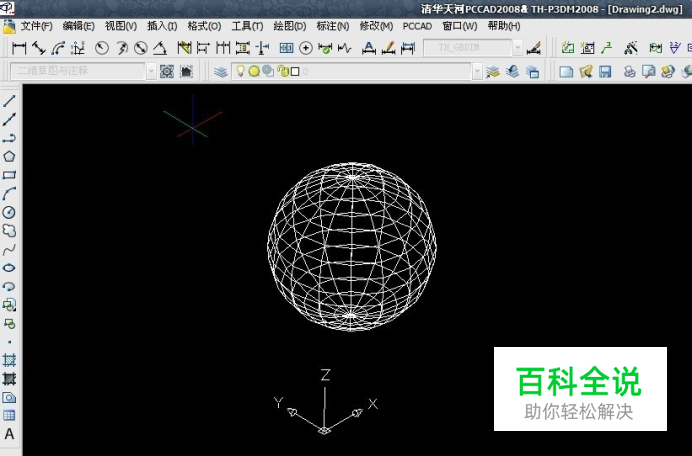

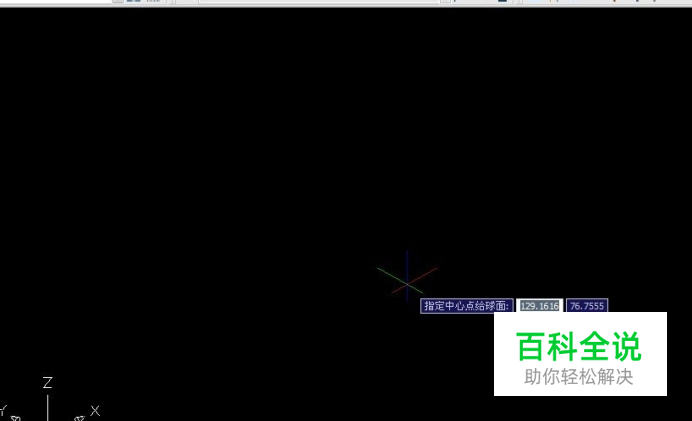

    输入s,依次出现的是球面半径,输入50,输入球面的经线数目16,点确定,就出现了需要的球面。

  • 05

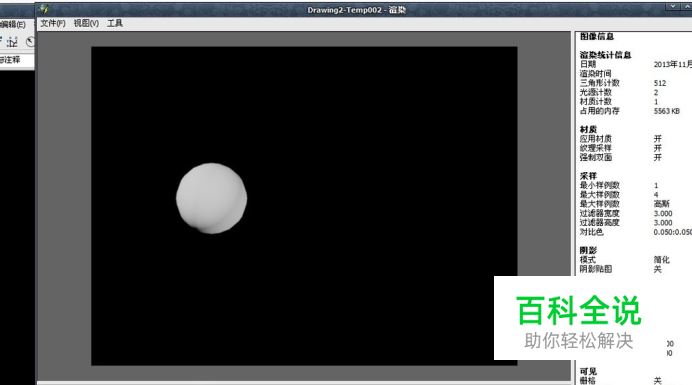

    可以对球面就行渲染:视图-渲染【E】-渲染【R】,可以对渲染环境就行设置,选择合适的渲染环境。

  • 06

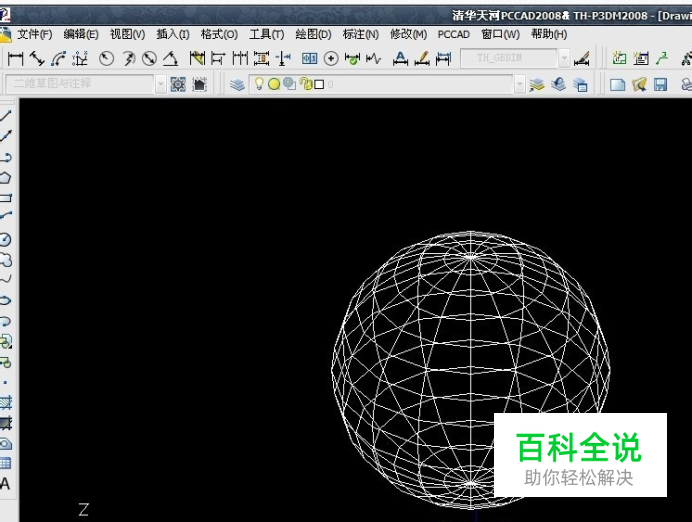

    可以通过 视图--消隐 达到如图所示的效果图

  • 07

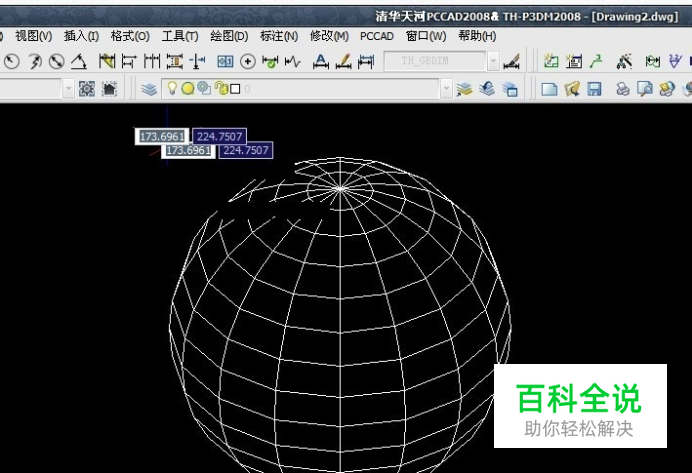

    观察球体: 视图--动态观察,可以选择自己需要的观察方式
