如何用Excel 2007绘制误差条图

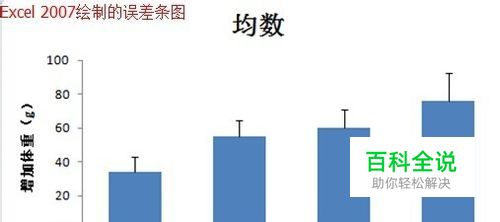

误差条图是在用条图或线图表示均数的基础上，于图中附上标准差的范围，以此反映数据个体值散布情况的一种统计图。Excel 2007可以方便快捷的绘制出误差条图，这里用具体实例讲解如何用Excel 2007绘制误差条图。
操作方法
- 01
新建具体实例工作表，数据表格如图。
- 02

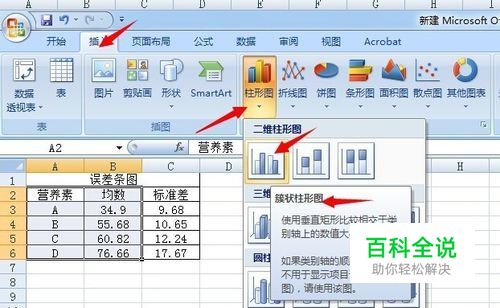

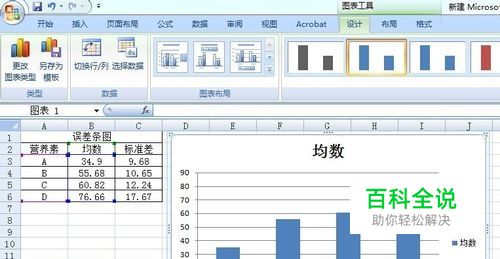

选择图表类型。单击选择A2:B6单元格区域，然后单击菜单栏【插入】/【图表】/【柱形图】，在图表子类型列表框中单击选择【二维柱形图】下的【簇状柱形图】图表子类型，Excel弹出嵌入式图表。
- 03

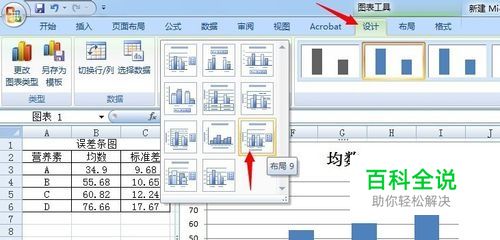

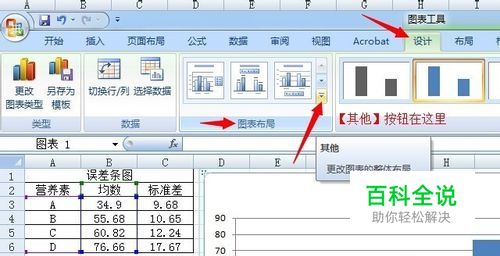

更改图表布局。单击图表区 ，然后单击【设计】选项卡上的【图表布局】组右下角单击【其他】按钮，选择要使用的【布局9】。
- 04

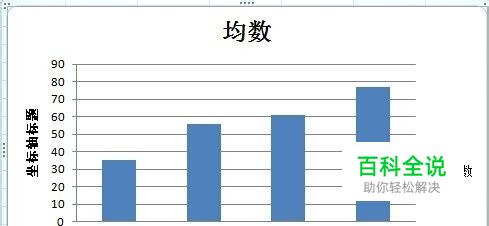

选择【布局9】后，图表变为含有“图表标题”和“坐标轴标题”的图表。
- 05

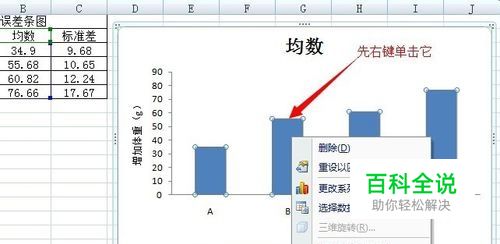

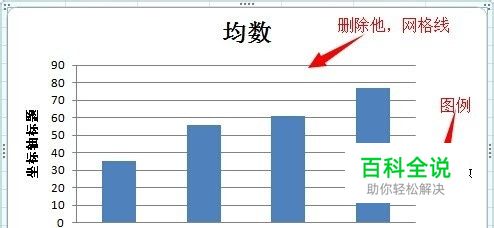

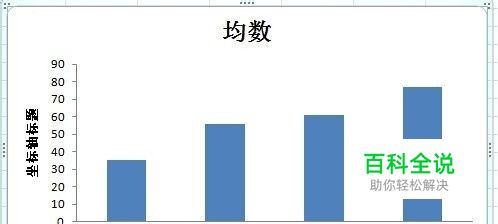

删除网格线和图例。在任意一条网格线上单击右键，然后在弹出的快捷菜单中选取【删除】选项即可。右键单击图例“均数”，然后在弹出的快捷菜单中选取【删除】选项。
- 06

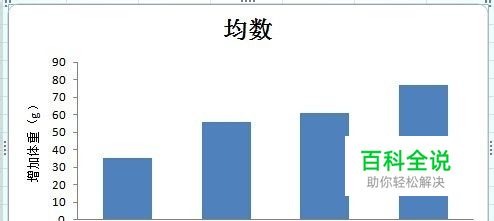

修改坐标轴标题。单击纵坐标轴的“坐标轴标题”，然后再单击一下，激活文字编辑，键入“增加体重（g）”；单击横坐标轴的“坐标轴标题”，同样再单击激活文字编辑，输入“营养素”。
- 07

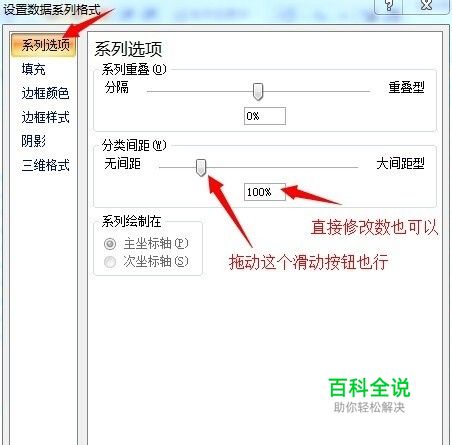

设置直条间距。右键单击数据系列（直条），单击选择【设置数据系列格式】，弹出【设置数据系列格式】对话框，然后单击选择【设置数据系列格式】对话框下的【系列选项】，在【分类间距】项目下，拖动滑块至“100%”使之与直条宽度相等。
- 08
单击【设置数据系列格式】对话框右下角的【关闭】按钮，很明显数据系列直条间的间距与直条的宽度相等。
- 09

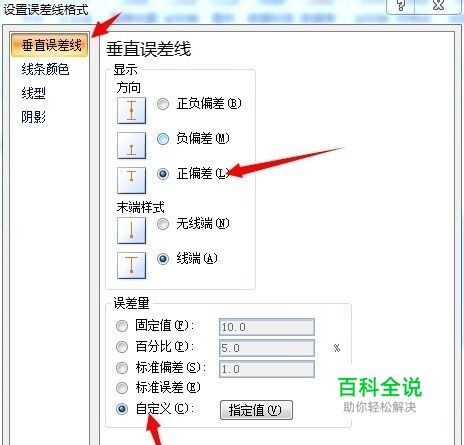

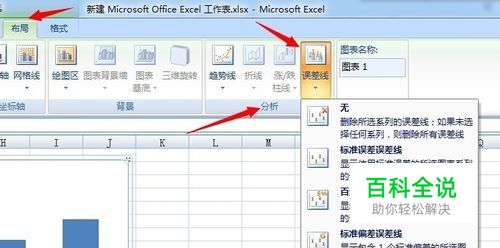

增加误差线。单击图表区，然后单击【布局】选项卡，单击【分析】/【误差线】/【其他误差线选项】，弹出【设置误差线格式】对话框，此时图表中已经出现误差线。 在【设置误差线格式】对话框中的【垂直误差线】项目下，单击选择【显示方向】下的【正偏差】复选框，然后再【误差量】一项单击选择【自定义】。
- 10

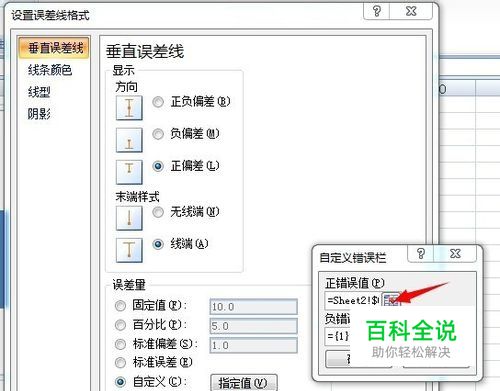

单击【自定义】选项后面的【指定值】按钮，弹出【自定义错误栏】对话框，然后单击【正错误值】后面的折叠按钮，选择C3:C6单元格区域。 单击返回折叠按钮返回【自定义错误栏】对话框。
- 11

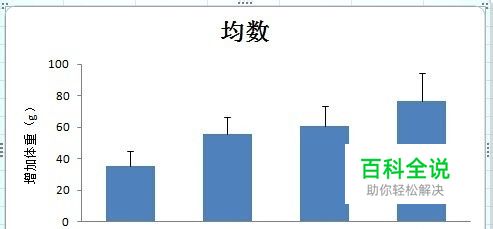

单击【自定义错误栏】对话框中的【确定】按钮，返回【设置误差线格式】对话框，单击【关闭】按钮，完成误差线设置操作。大功告成。
