UG草绘平面调歪了怎么调整回来

草绘平面调歪了，会是怎样的情况？工作还是能正常工作的，但看着歪歪的视图会觉得很难受。来看下怎么把它调整回来吧。

操作方法

  • 01

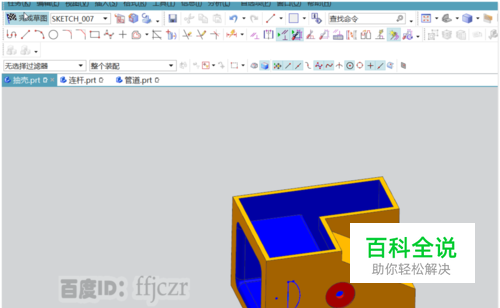

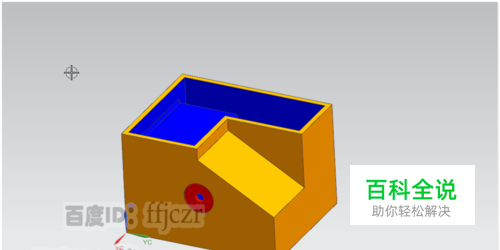

    选用之前建好的一个模型来说明.要在图示的面上绘制截面线，结果不小心鼠标将平面拖成了三维空间了，怎么办？ 只要用鼠标将视图调整到大致位置后，按F8就可以将视图摆正了。

  • 02

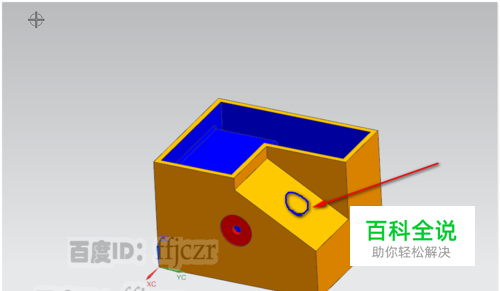

    上面是对正规视图来说的。下面的例子就较为特殊了，假如，想要在图示的斜面上创建一拉伸特征。那要怎么做？

  • 03

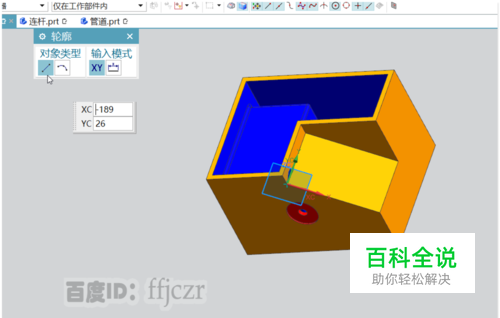

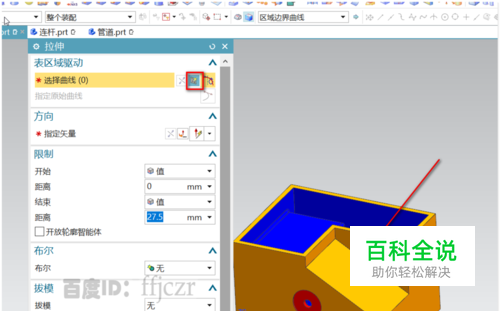

    当然是选用拉伸命令，给拉伸绘制截面线了。点中所示的斜面，软件自动创建一个合适的基准坐标进入到草绘模式中，可以开始绘制截面线了。 但一不小心，按着鼠标的手将草绘平面给拉动了；成了三维空间！

  • 04

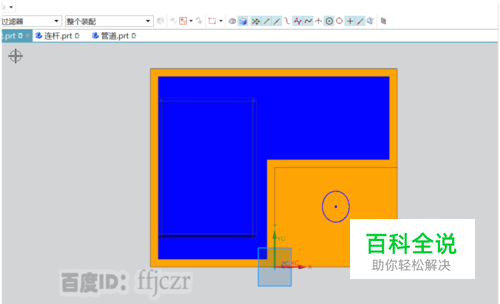

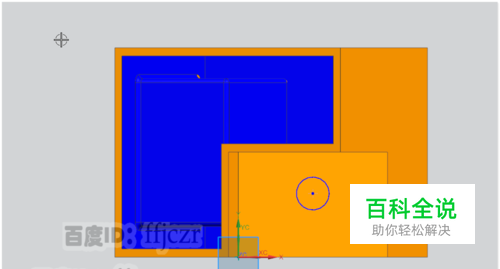

    直接不理它也是可以在这三维空间中完成草绘的，但会比较麻烦了。怎么办？按F8，模型可以摆正成各种视图。但刚才使用的草绘不在常规视图中呀。看摆正的俯视视图，绘出的圆看上去是椭形的。这明显不是相要的结果！

  • 05

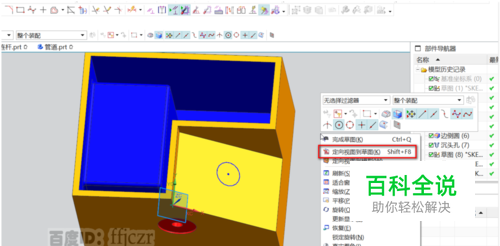

    怎么办？鼠标在工作区内点右键，在弹出的对话框中选“定向视图到草图”。这回摆正的就是想要的视图！

  • 06

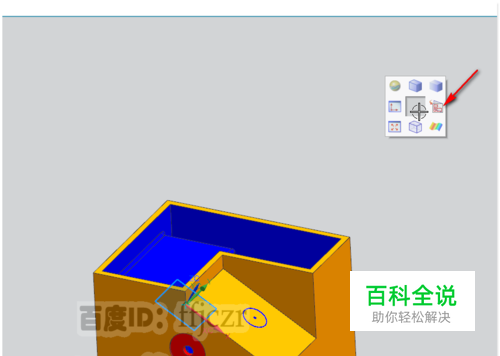

    当然，UG新加的热盒键也是可以实定向视图到草图的，鼠标右键在工作区内点着不松手二秒，会弹出一个快捷选择的热盒区，选中默认中右边的“定向视图到草图”即可回到草绘视图中。 使用组合快捷键也是可以的：Shift+F8.
