CAD基础绘图—镜像命令
计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。今天小编给大家介绍修改栏镜像命令。
操作方法
- 01

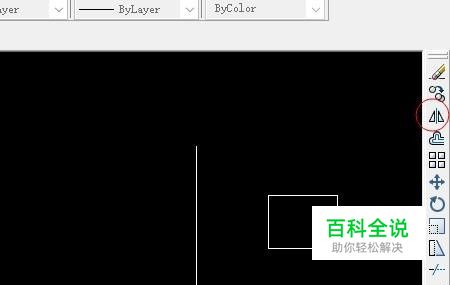

第三个命令是——镜像。快捷键MI，也可以直接点击修改栏命令。
- 02
如果修改栏不见了，可以选择上方任务栏空白处，右击，出现对话框选择ACAD，勾选——修改。
- 03

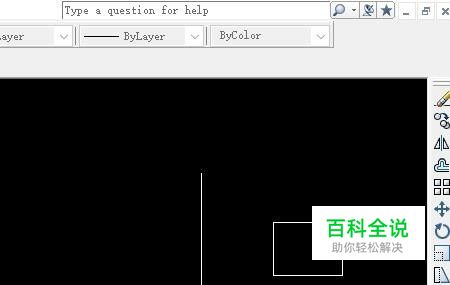

点击镜像命令，可以看到鼠标箭头成为个小正方形。
- 04

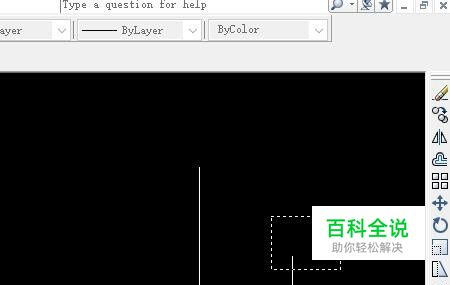

选择想要镜像的图形，线条，点等等，然后回车，看到鼠标箭头成为十字形。
- 05

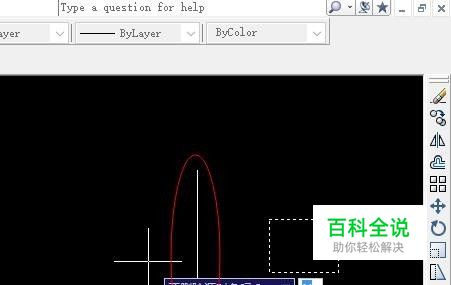

选择对称轴，我点击的是这条线段，两个端点点击下，也可以不需要画线，直接点两点，就会以两点对于的那条线为轴。
- 06

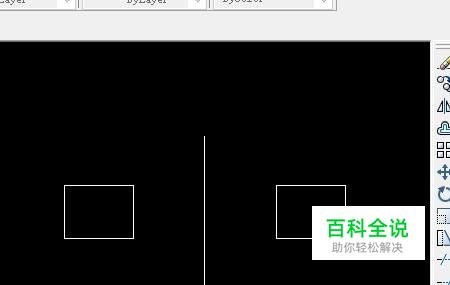

然后点击回车即可完成镜像复制了。
- 07
回车前，可以选择Y或N，Y就可以删除源对象。
