CAD图块插入点(基点)定义错了怎么办？【百科全说】

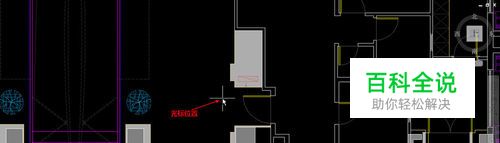

不光初学者在定义图块时容易忘记定义基点插入点，即使是我，有时也会忘记定义插入点，只是为了操作快一点，就直接用默认的坐标原点当成了图块基点，直到插入图块时才发现图块离光标好远，根本无法定位，如下图所示。

修改图块基点

01

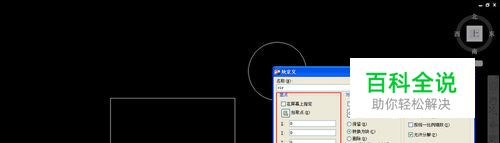

创建图块的时候忘记了一个简单的操作，要改起来就麻烦了。大家能想到的最原始的办法就是：将图块炸开，重新定义图块，这次记得定义插入点。这样的操作不仅麻烦，而且还存在一个问题，之前的图块虽然被炸开，但图块定义仍保存在文件中，如果不清理（PU）的话我们不能再用同一个名字定义图块。如果你使用的AUTOCAD 2006或浩辰CAD2012以上版本，这个问题就很好解决了，因为他们有块编辑（BEDIT）功能，在块编辑器中提供了修改图块插入点的功能，下面我们就介绍一下在块编辑器中修改图块基点的操作。 1、为了学习操作，我们可以先画一个矩形和一个圆，保证圆不在原点位置，选择圆，将圆定义为图块，定义图块时，基点使用默认值，如下图所示。
02

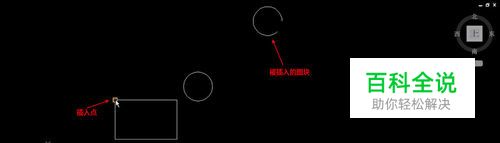

输入I，选择刚定义的图块，然后将图块定位到矩形的某一个角点处，如下图所示。
03

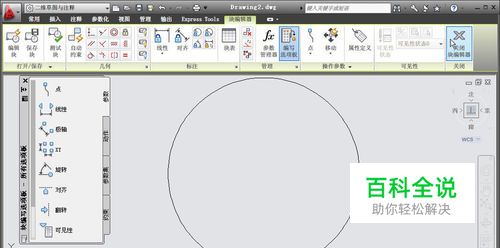

双击刚插入的图块，打开块编辑器，如下图所示。
04

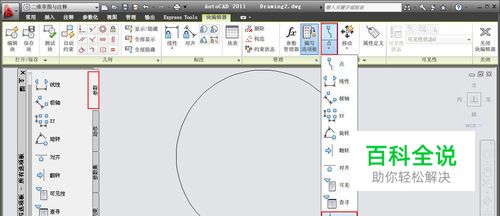

在面板或参数选项板中找到基点功能，如下图所示。
05

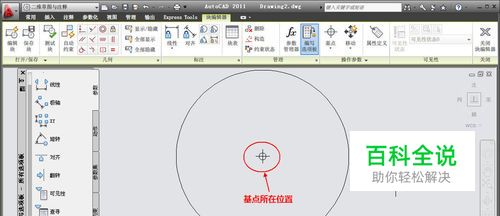

单击基点按钮，将光标移动到圆到圆周上，当出现圆心捕捉标记时单击，将基点设置到圆心位置，如下图所示。
06

单击关闭块编辑器按钮，保存修改，我们可以看到修改了插入点后，圆自动移动到插入的位置，而且一开始定义的图块也移动到原点位置，如下图所示。

01

忘记定义基点，在插入图块时，有时图形还在视图内，我们可以看到，还可以马上意识到是基点定义错了，有时图形离原点比较远，当插入图块时，图形会在当前视图以外，我们会觉得定义的图块怎么没有了，我当初也犯过这样的错误，反复插入多次，后来一全图显示，终于在很远的位置看到了这些图块。操作过程中的一个小失误，后面可能要做很多工作来弥补。忘记了定义图块的基点，如果软件有块编辑功能还好办，如果用的是没有块编辑功能的版本就更麻烦了。所以在绘图过程中一些关键的操作必须记住。
