CAD如何快速画三角形内的15个相切圆
一个等边三角形的边长是100，在其中有15个小圆相切，第一排有5个，第二排有4个，第三排有3个，第四排有2个， 第五排有1个，小圆的半径未知，这在CAD绘图中是比较难画的一个图形，下面小编就教大家画一画。
操作方法
- 01

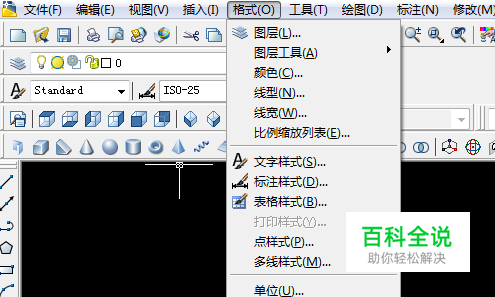

选择“文件”菜单中的“新建”命令，按试题要求设置画布的宽度为240，长度为200，单击“完成”按钮。
- 02

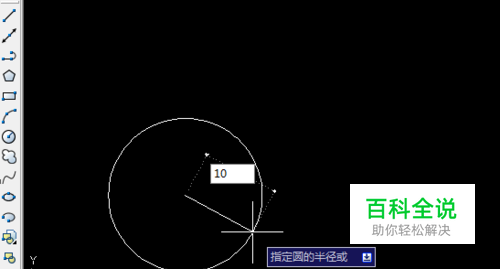

单击“绘图”菜单中“圆”子菜单中的“圆心、半径”命令，在合适的位置指定圆心，在命令行中输入半径“10”，回车绘制出圆。
- 03

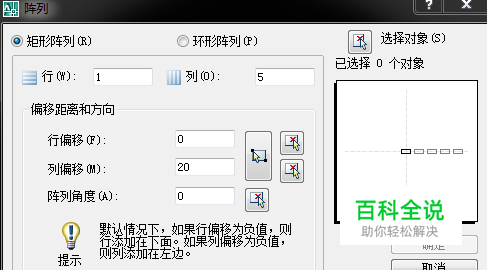

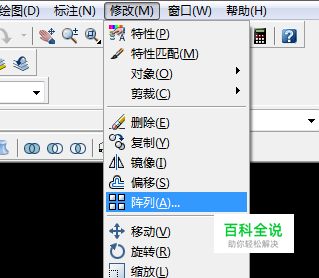

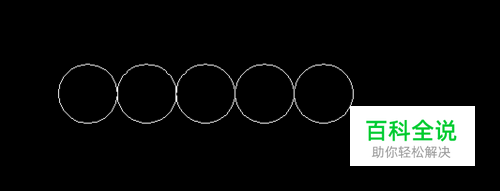

单击“修改”工具栏中“阵列”按钮，显示矩形阵列对话框，输入“1”行“5”列，列偏移“20”、阵列角度“0”，确定完成第一行。
- 04

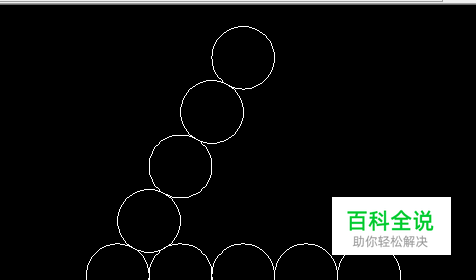

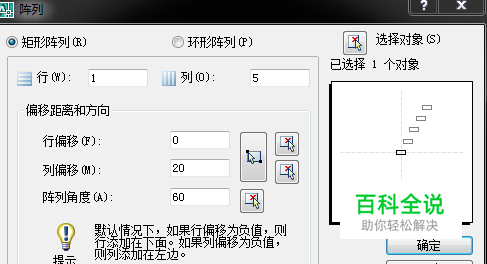

重复执行“阵列”命令，显示矩形阵列对话框，输入“1”行“5”列，列偏移“20”、阵列角度“60”，确定完成左边平行第一行。
- 05

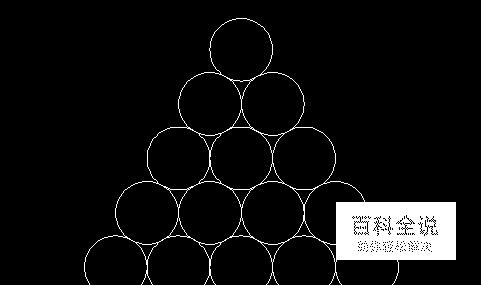

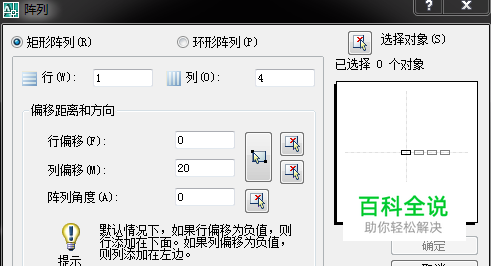

重复执行“阵列”命令，显示矩形阵列对话框，输入“1”行“4”列，列偏移“20”、阵列角度“0”，确定完成第二行。依次完成“1”行“3”列，“1”行“2”列，完成圆的绘制。
- 06
单击“绘图”工具栏中“多段线”按钮，以三个顶点圆的圆心为端点，绘制正三角形；
- 07

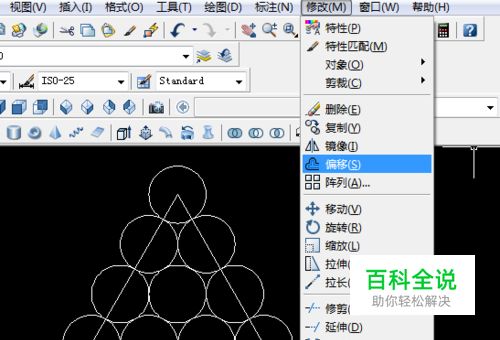

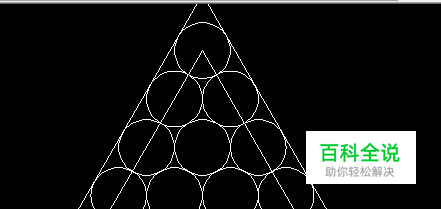

单击“修改”工具栏中“偏移”按钮，将正三角形向外偏移“10”。
- 08

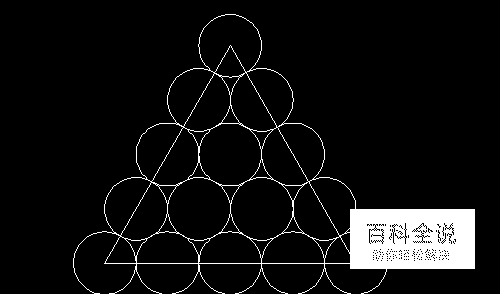

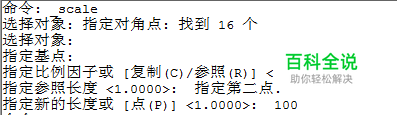

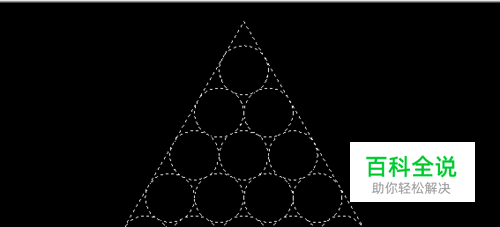

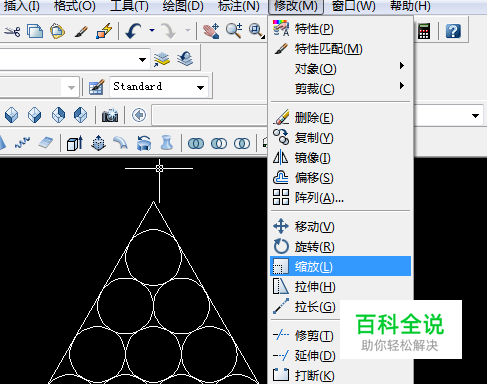

单击“修改”工具栏中“删除”按钮，删除多余的三角形；单击“修改”工具栏中“缩放”按钮，选择所有对象，以三角形左下角的顶点为基点，选择“参照R”，指定参照长度（在图中指定下边的长度），指定新的长度为“100”。完成后的图形如下。
