如何使用CAD简单绘制“三级化粪池”?
建筑工地或个人住宅修建厕所时,常常需要修一个化粪池,下面介绍一下”如何使用CAD简单绘制“三级化粪池”?“
一、简单绘制俯视图
- 01

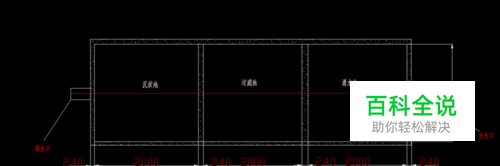

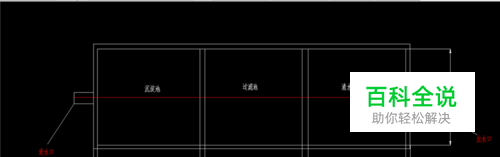

打开CAD,点击绘图工具栏中的“矩形”或“直线”按钮,点击“ 正交 ”按钮,绘制三级池(沉淀池、过滤池、清水池)以及进出水口,并进行标注。
- 02

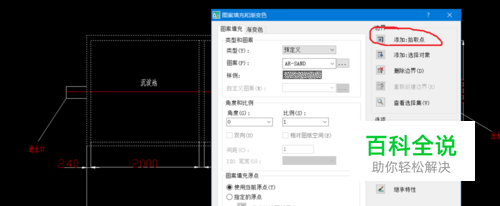

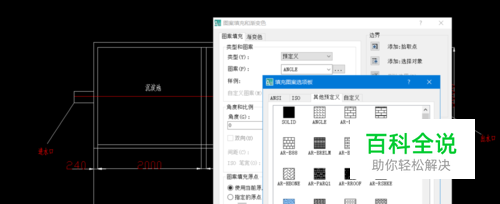

点击绘图工具栏中的“背景”按钮,点击图案选择合适的材料或颜色。
- 03

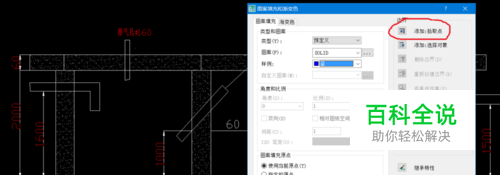

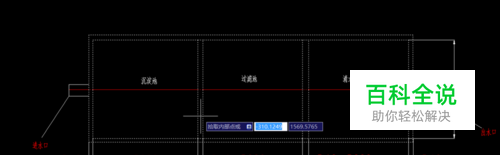

点击边界“拾取点”或“选择对象"确定边界,点击确定即可设置图形材料或颜色。
二、简单绘制剖面图
- 01

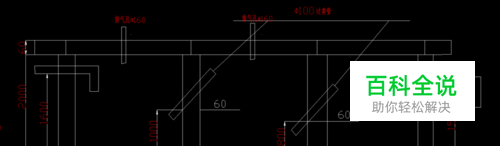

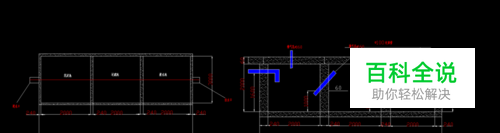

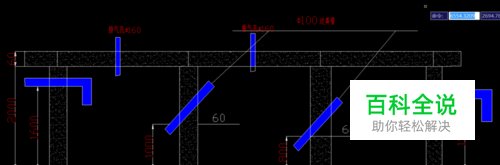

点击绘图工具栏中的“矩形”或“直线”按钮,点击“ 正交 ”按钮,绘制三级池的剖面以及管道、排气孔,并进行标注。
- 02

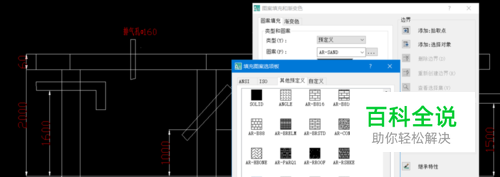

设置三级池剖面材料及颜色:点击绘图工具栏中的“背景”按钮,点击图案选择合适的材料或颜色。
- 03

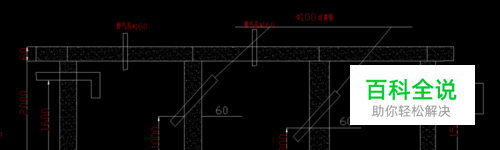

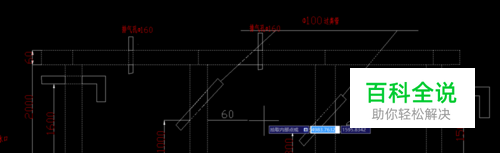

点击边界“拾取点”或“选择对象"确定边界,点击确定即可设置三级池剖面材料或颜色。
- 04

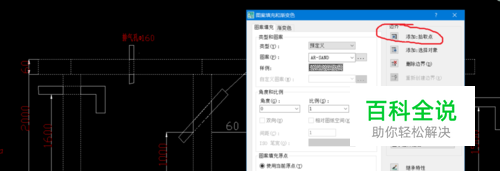

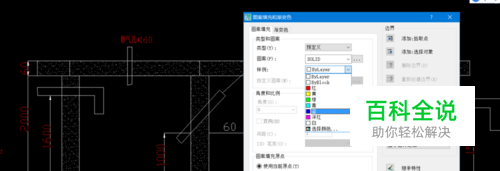

设置管道剖面材料及颜色:点击绘图工具栏中的“背景”按钮,点击图案选择合适的材料或颜色。
- 05

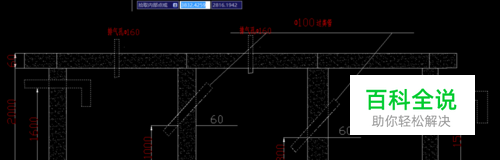

点击边界“拾取点”或“选择对象"确定边界,点击确定即可设置管道剖面材料或颜色。
