在UG10.0加工模式中如何创建刀具

在UG10.0的加工模式中,对工件的加工编程。其刀具的创建是很重要的一步骤。下面来看如何进行刀具的创建。

操作方法

  • 01

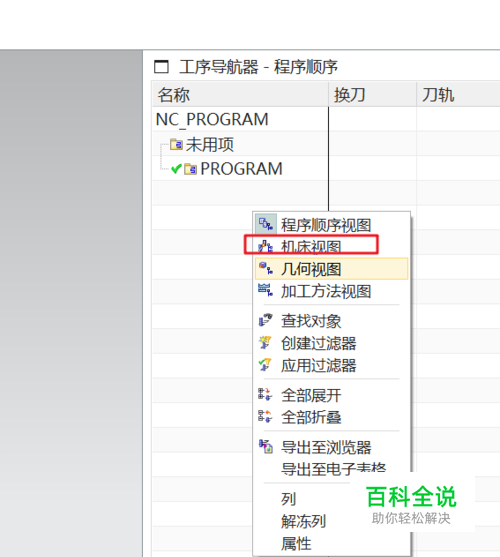

    打开UG10.0进入加工模式;在工序导航器的空白列表中鼠标右键,选择机床视图。在机床视图中,可进行刀具的创建。

  • 02

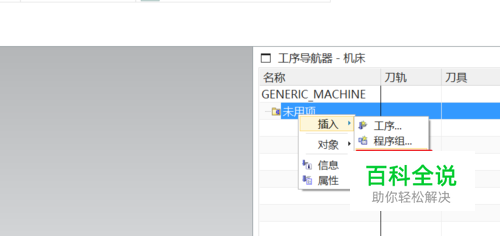

    在机床视图中点选未用项,右键选插入--刀具,弹出的对话框就是创建刀具具体参数的开始了。

  • 03

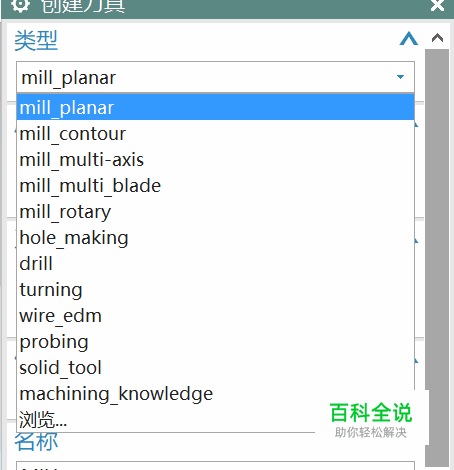

    在这对话框中第一项的类型中,各种不同机床所用到的刀具都被分类存放在该列表了,根据加工需要选择类型。下面创建一把平面铣刀,选择类型中的“mill-planar”.

  • 04

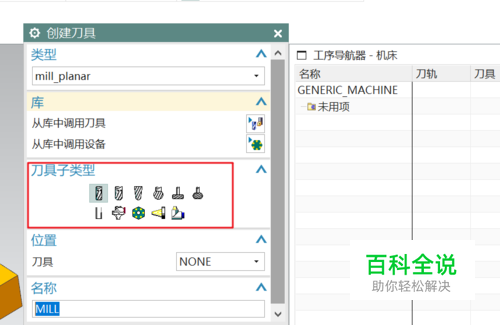

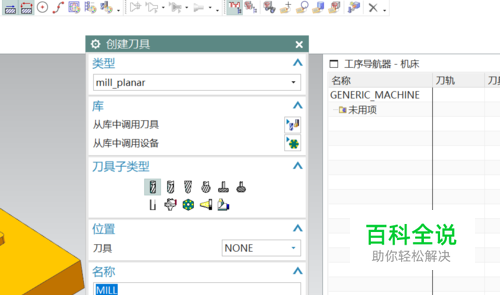

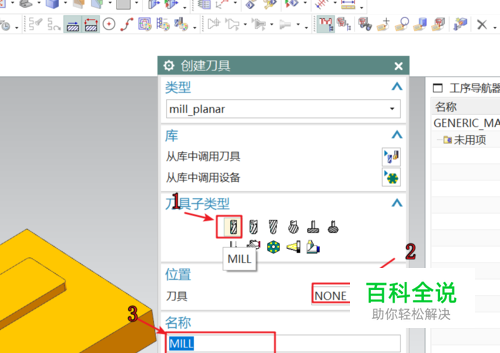

    在子类型中选择“MILL”,确定刀具的位置,可以选“NONE”(当程序调用这刀具时会自动更改的)。定义所创建刀具的名称,这名称虽然说可以随便取,但最好取能反映刀具属性的名称,例如,让人一看到就了解这刀具多大多长等。如“D(刀具直径)12(直径数)-new(用途)-l(长度)30”

  • 05

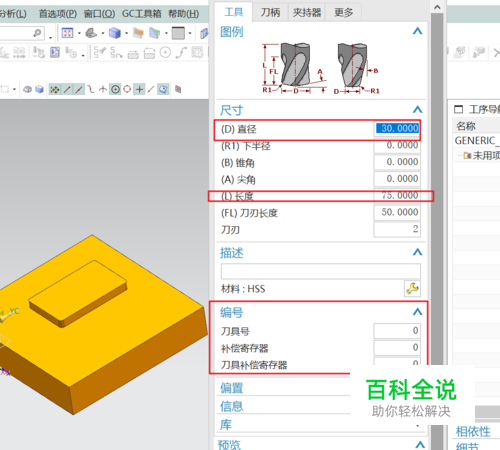

    确定后,弹出刀具具体参数的设定,同时在工作区也能看到一把模拟出来的刀具。刀具参数列表有很多,但不是所有的都要一一设定。

  • 06

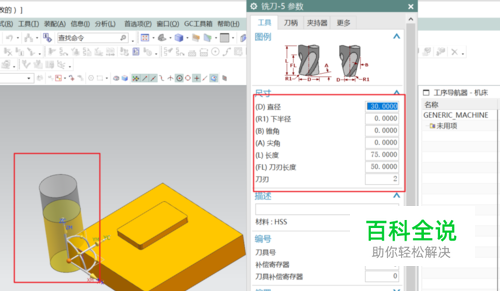

    这里创建的是一把平面铣刀,所以对加工编程起作用的是直径和长度;点确定后即会生成一把平面铣刀。

(0)
