Solidworks如何画仿形体;SW模具工具应用

Soliesorks的模具工具可以将简单的产品转换出模具图形,也可以将一个模具图形转化成产品

产品到模具

  • 01

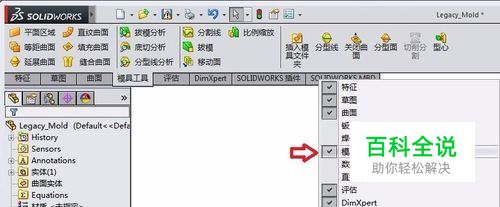

    在CommandManager上面点击右键,激活“模具工具”命令工具栏

  • 02

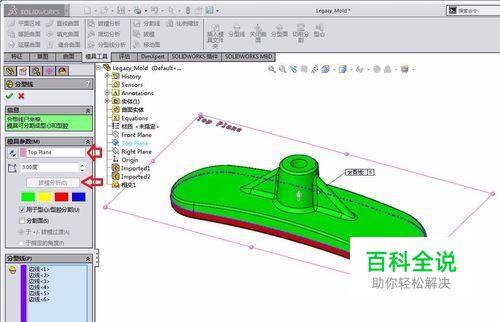

    点击“分型线”,选择Top Plane,设定拔模角度,然后选择“拔模分析”,系统将自动分析分型线。

  • 03

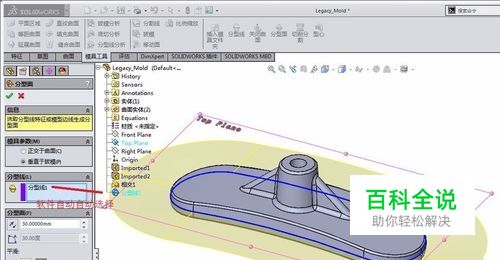

    选择“分型面”,软件会自动选择分型线,您设定好分型面延长的长度即可。

  • 04

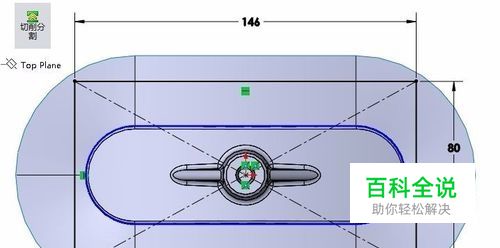

    选择“切削分割”,然后选择Top Plane,绘制草图(草图大小即是模具大小)

  • 05

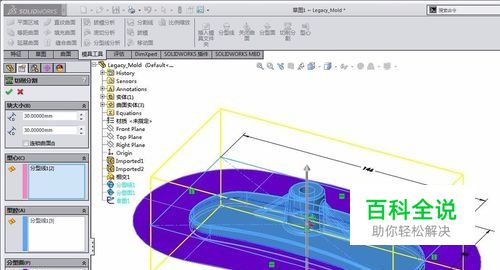

    退出草图。软件自动跳转,此时在“块大小”中输入模具的高度即可,其他选项软件会自动选择。

  • 06

    点击确认,产品分模就完成了。

  • 07

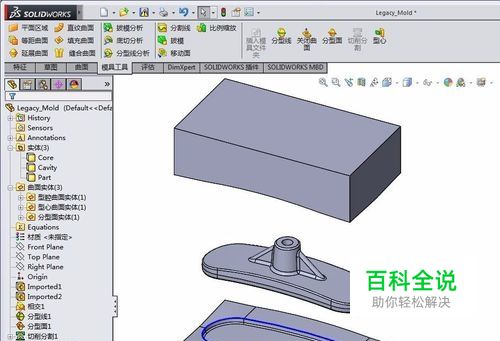

    隐藏曲面实体,对模具(公模、母模)进行重命名。

  • 08

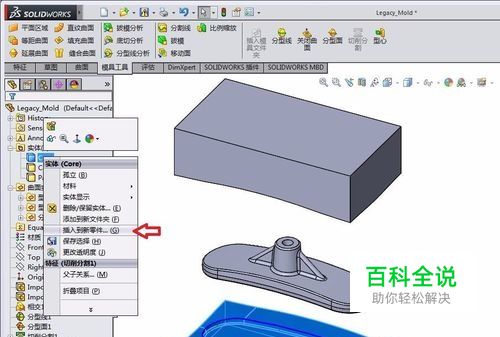

    在模具上面点击右键,选择“插入到新零件”,将模具保存好。

  • 09

    导柱、顶盖、冷却管路再另行设计。

    模具到产品

    • 01

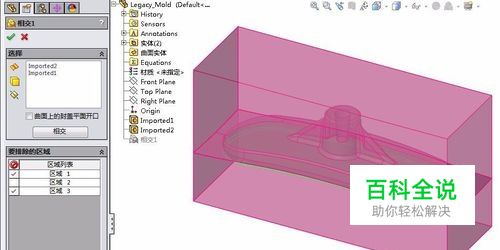

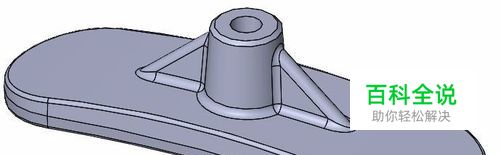

      点击“相交”, 选择公母模具,点击“相交”,在要排除的区域选择公母模具。剩下的就是模具中间的产品。
