proe/creo3.0怎样画扫描混合指令（两面）（4）
在实际设计生产中有的时候需要绘制两端是不同类型的实体，比如椎体或者楔形柱体，这就用到了扫面混合指令了。
操作方法
- 01

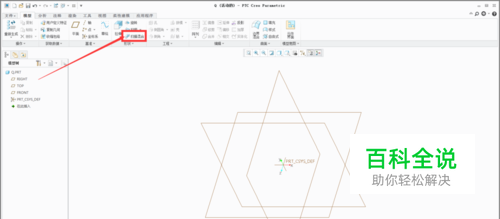

打开软件，在工具栏里找到“混合扫描”，点击“混合扫描”进入建模
- 02

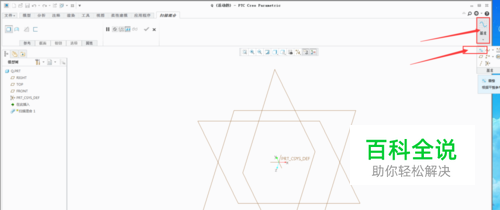

混合扫描指令与扫描指令类似，都需要先在基准平面上画出草绘图。如下图所示点击“基准”，之后点击“草绘”，进入草绘平面
- 03

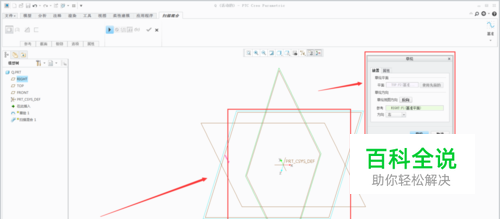

选择TOP平面为基准平面，点击“草绘”，如下图所示
- 04
在工具栏中点击“直线”命令，在草绘里随意画一条直线，之后点击确定，如下图所示
- 05

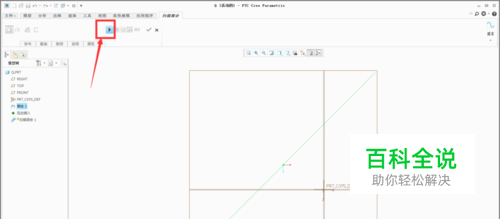

点击坐上角的“△ ”，进行解锁，如下图所示
- 06

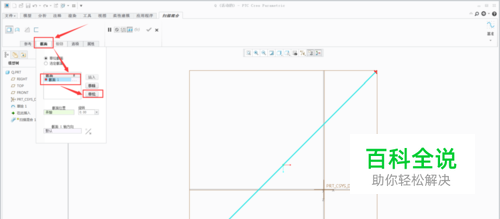

点击“截面”——“界面1”——“草绘”，进入第一界面的绘制“开始位置”，如下图所示
- 07

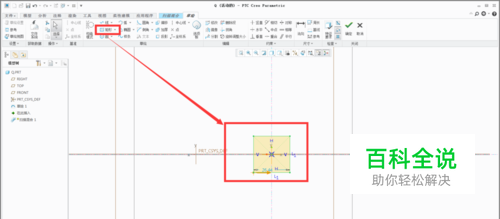

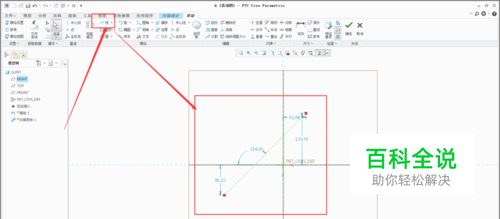

从工具栏中选择“矩形”命令，画一个小矩形，点击确定，如下图所示
- 08

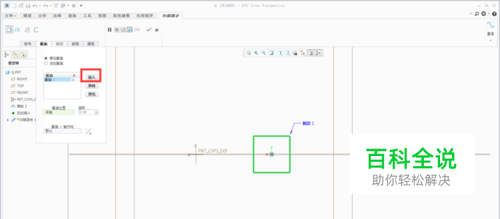

再点击“截面”——“插入”，如下图所示
- 09

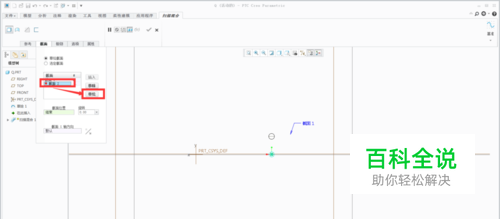

点击“界面2”——“草绘”，进入第二界面的绘制“结束位置”，如下图所示
- 10

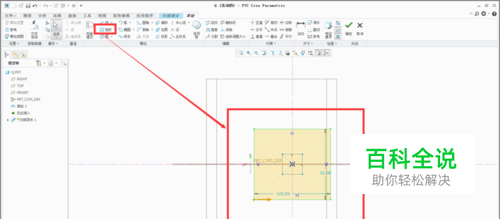

从工具栏中选择“矩形”命令，画一个大矩形，点击确定，如下图所示
- 11

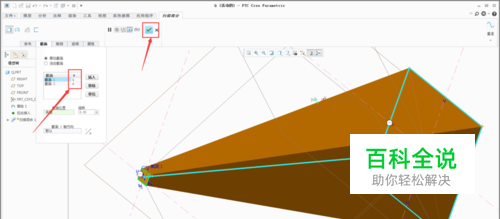

这时我们的四边锥型就画好了。大家可以试一下五边，或者六边形。动手尝试一下。
