Arduino UNO 点亮LED实验

开始玩儿Arduino系列，点亮一个外部LED发光二极管，创建你的第一个电路，输入代码，实现连接到IO口的LED每1秒闪烁1次。

操作方法

  • 01

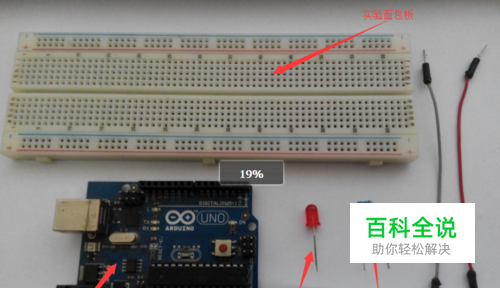

    如图所示，准备好实验要用到的硬件

  • 02

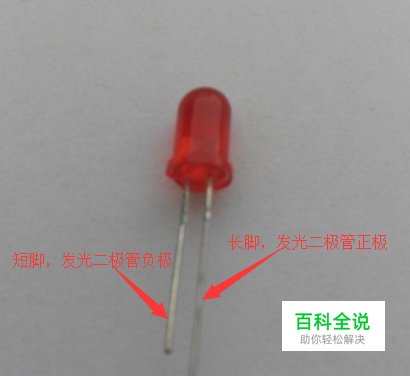

    了解LED发光二极管：LED 发光二极管需要的电流很小，反向击穿电压约5V，正向伏安特性曲线很陡，所以使用时必须串联限流电阻以控制通过管子的电流。限流电阻R可用下式计算： R=（E－U）/ I 式中E为电源电压，U为LED的正向降压，I为LED的一般工作电流，红色发光二极管的工作电压一般为1.5V～2.0V，其工作电流一般为10mA～20mA，所以在5v的数字逻辑电路中，一般使用470欧电阻作为限流电阻。 二极管正负极判断如下图所示，长脚为正极，短脚为负极。

  • 03

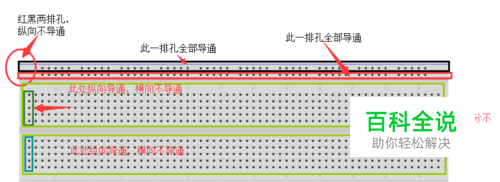

    了解实验面包板，面包板内部连接情况如下图所示：

  • 04

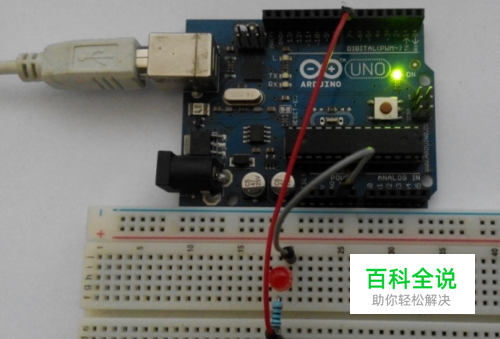

    如图所示进行电路图的搭界，连接时注意二极管二记性

  • 05

    将Arduino UNO控制器连接到电脑，如图所示，连接后ON灯亮起。

  • 06

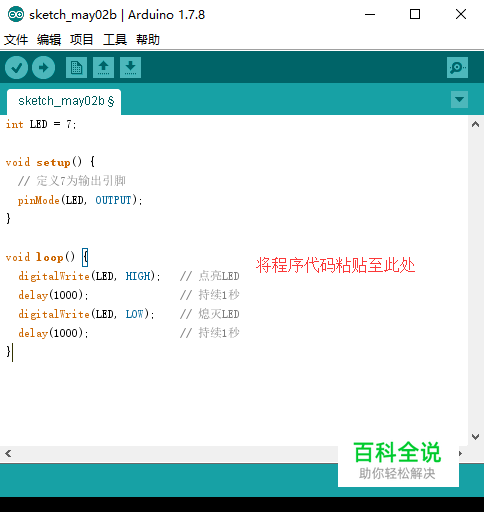

    在下列程序复制到 Arduino IDE 中，如图所示： int LED = 7; void setup() { // 定义7为输出引脚 pinMode(LED, OUTPUT); } void loop() { digitalWrite(LED, HIGH);   // 点亮LED delay(1000);               // 持续1秒 digitalWrite(LED, LOW);    // 熄灭LED delay(1000);               // 持续1秒 }

  • 07

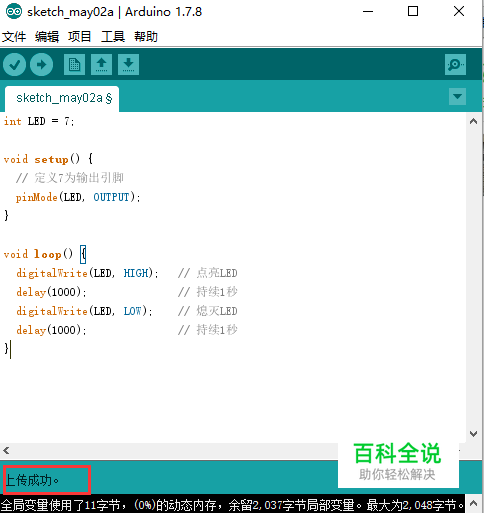

    选择端口和板子型号，将程序上传到 Arduino 控制器中，若上传成功，出现如下图所示效果，面包板的LED开始闪烁。
