Revit小百科：如何在视图中显示复制或阵列标高

在绘制Revit模型中有些项目参照标高较多，单纯的利用绘制标高进行绘制，不但重复增大工作量而且浪费时间事倍功半得不偿失。为了避免这种重复工作，绘制时利用系统自带的复制或阵列功能一键绘制标高简单高效。不过这里有一个小问题，当复制或阵列完标高后你会发现，视图下的标高去哪了？别担心，它只是在跟你玩捉迷藏，我来告诉你在哪找到它。

操作方法

  • 01

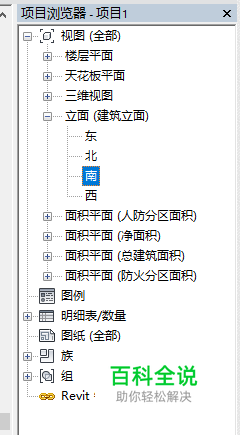

    打开一个项目或样板，视图下的立面中选择一个立面视图，这里我选择一个南立面。

  • 02

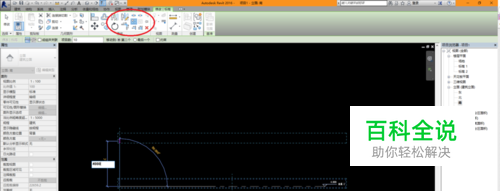

    立面中有默认的两个标高，一般零标高不需要改动，我用阵列的方法为例进行标高的绘制，直接对4米的标高进行阵列，阵列间距为4米。这里要注意的是Revit默认标高单位为米其他为毫米，所以间距4米要输入数值4000.

  • 03

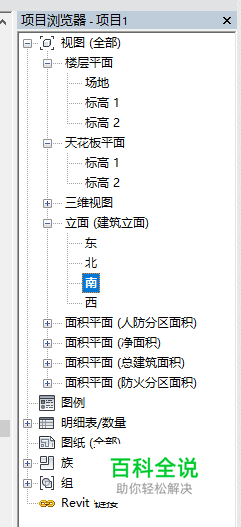

    阵列完成后我们却在视图的平面里找不到刚刚创建的标高平面。别担心，它只是藏起来了，我们去找找它。

  • 04

    在软件上方工具导航栏内找到视图，单击打开。

  • 05

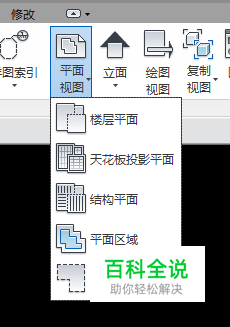

    单击平面视图，在下拉菜单中选择楼层平面。

  • 06

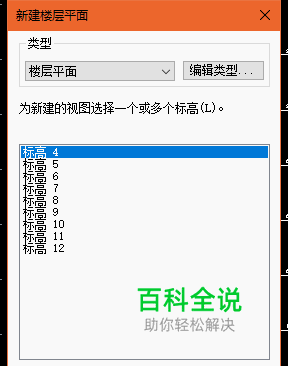

    单击楼层平面弹出一个对话框。

  • 07

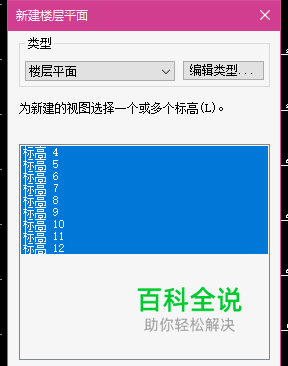

    阵列的标高就在这里啦，找到它了就把它叫出来吧。点击第一个，按住Shift键点击最后一个，全选标高，当然也可以根据需要按住Ctrl键加选，点击确定。

  • 08

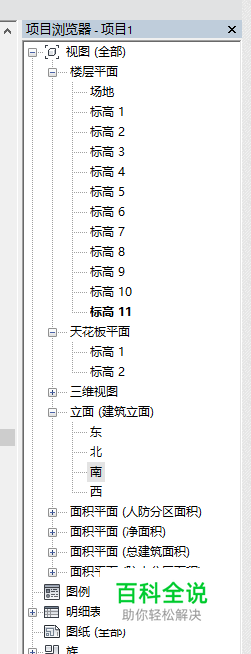

    标高就出来啦，如果需要添加其他视图平面的标高按同样的方法在视图—平面视图下选择添加就可以啦。

  • 09

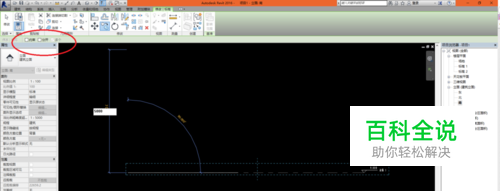

    如果每层标高不一样想复制标高一次性完成，可以直接点击复制输入数值，不要忘记把多个勾上哦。

  • 10

    每个刻苦钻研的技术宅都是小王子的玫瑰花。
