从AUTOCAD字体打印过粗问题谈线宽设置？

2024-04-08 10:07:14

AUTOCAD字体打印出来字体很粗怎么办？其实除了字体的设置原因，很多情况是线宽的设置问题，今天我们详细说明一下如何设置线宽。

操作方法

01

默认情况下，CAD的对象不是实体显示的。也是说，所有的线条看起来都是一样的宽度，当然填充对象和多段线除外。其实我们可以显示线段，在打印的时候可以起到提示作用，防止线条过宽或过细。
02

在“格式”菜单点击“线宽”打开“线宽设置”窗口。
03

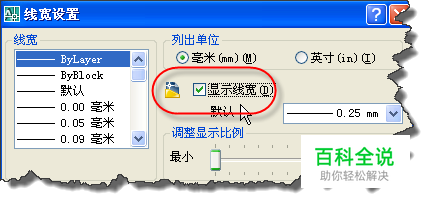

在“线宽设置”窗口中，可以勾选“显示线宽”这样就可以清楚看到所有对象的线宽。
04

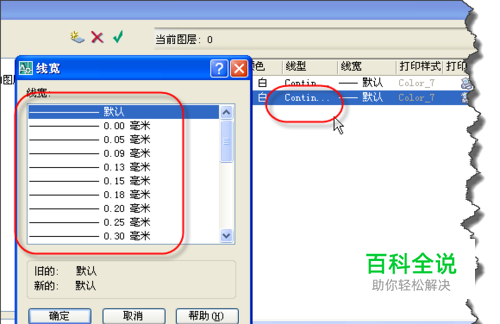

在命令行中输入LA打开图层管理窗口，如图点击“线宽”就可以弹出的线宽设置窗口。大家可以手动设置图形的线宽了
05

很多人设置好自己想要的线宽，但打印出来却是出了问题怎么办？我们还设置好在打印样式表，CTRL+P打开“打印”窗口。点击打印样式表按钮。
06

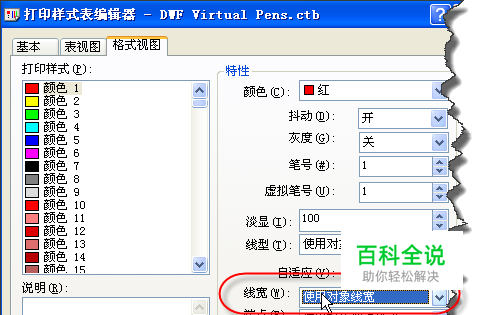

在打印样式表中设置输出线宽为“使用实体线宽”
07

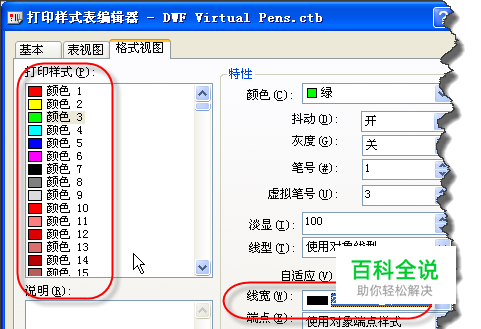

第二种方法是作用颜色进行线宽设置。建议大家不要设置太多的颜色 1-7号的颜色就可以，选择好颜色后，再重新设置线宽。保存设置就可以了。
