CAD怎么画椭圆?
CAD广泛应用在平面设计行业,因为这个软件很方便尺寸标注和打印,学会CAD还是有很大的用处的。每天都来跟着小编学习一下啊,今天我们来学习画椭圆,画椭圆有三种方法,但三种画法万变不离其终,都是3点定椭圆的。
操作方法
- 01

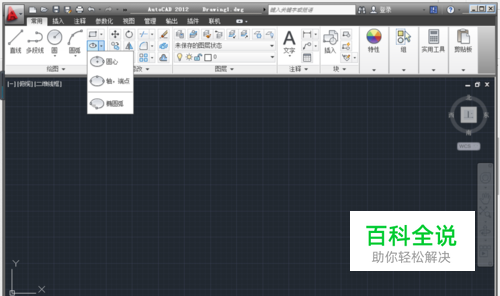

打开一个CAD空白的文件,点一下画图的椭圆就会显示有三种方法,现在我们来一一解说。
- 02
第一种方法:是通过定圆心来定椭圆。 1)打开画椭圆菜单,选中“圆心”,下面对话框中显示指定圆心。指定一个圆心点。
- 03

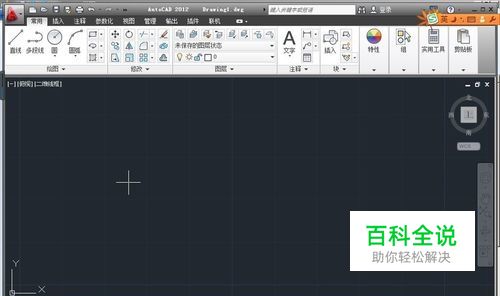

2)对话框内显示指定轴的端点,输入20,点确认。
- 04

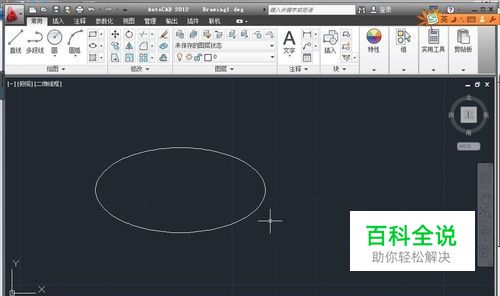

3)对话框内显示指定另一条半轴长度,输入10,点确认。 OK,椭圆画好。
- 05
第二种方法:通过定轴和端点来画椭圆。 1)打开画椭圆菜单,选中“轴,端点”,下面对话框中显示指定椭圆的端点,这里选择中心心,输入C点确认。
- 06

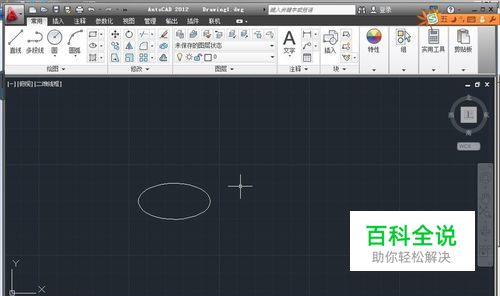

2)指椭圆的中心点,再画面上找到一个中心点。再指定轴的端点,输入20点确认,接着对话框会显示指定另一条半轴的长度,输入10,点确认。
- 07
3)OK,通过这种方法画的椭圆完成。
- 08

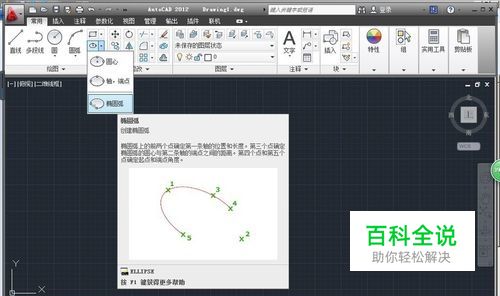

第三种方法:通过椭圆弧来画弧。 1)打开画椭圆菜单,选中“椭圆弧”,下面对话框中显示指定椭圆的轴端点或中心点,在画图画面指定一个点。
- 09
2)指定另一个端点,输入20,确认。再指定另一个半轴长度,输入5,点确认。
- 10

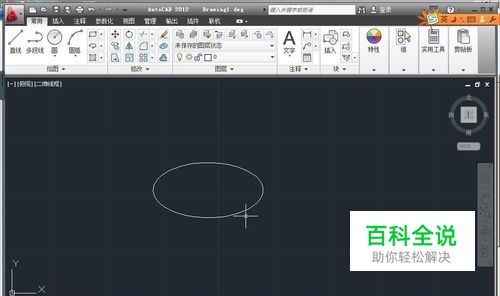

3)指定起点角度,这里输入45度,点确认。OK,这种方法画椭圆成功。
