【修屏哥】vivo Xplay5曲面屏幕维修拆机教程
vivo Xplay5手机作为国产的第一款曲面屏幕手机，拥有惊艳的颜值设计，然而曲面屏幕手机碎屏、失灵、更换内屏外屏的时候屏幕维修更换就会产生比较大的麻烦和风险。在看到了曲面屏幕的优雅设计之后，再来看看通过完整的拆机分解步骤后，vivo Xplay5内部工艺的细心之处。
操作方法
- 01

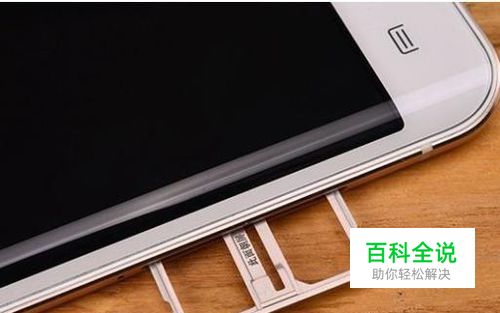

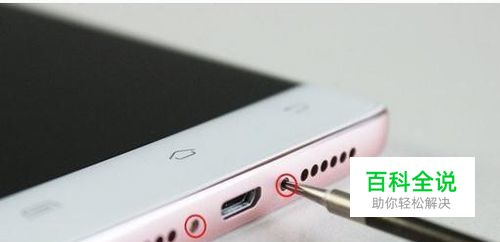

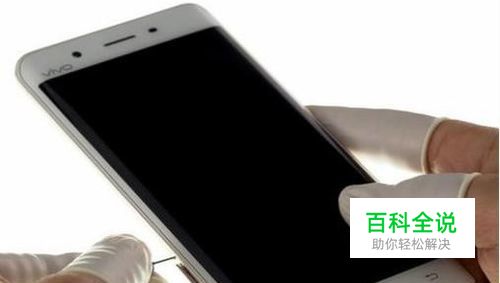

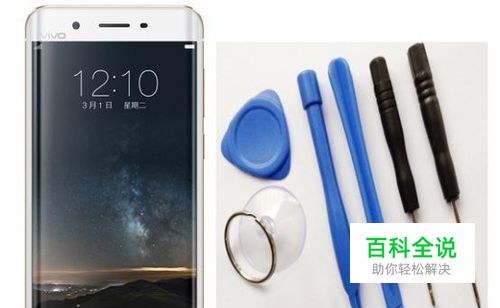

vivo Xplay5曲面屏手机屏幕拆机维修前做好相关工作—双曲面玻璃+全金属一体机身的设计 1、关机后用卡针退出卡槽取出卡托 2、用六角螺丝刀将屏幕底部的两颗梅花螺丝取下
- 02

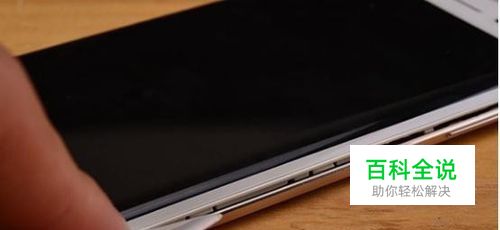

分离vivo Xplay5需要维修的屏幕与机身—屏幕通过卡扣固定在机身上 1、通过屏幕正面左右下方，用吸盘稍微将屏幕与机身拉开一条缝隙 2、同时借助拨片或者撬棍从缝隙处左右划开屏幕，慢慢将其他卡扣脱开，将机身与屏幕分离。
- 03

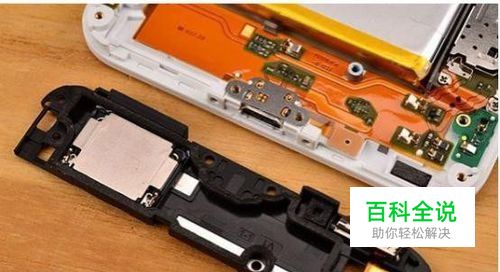

拆除vivo Xplay5机身下方的扬声器模块，扬声器、USB接口和振动马达在副板之内 1、拧下上面的7颗固定螺丝钉，取下该模块
- 04

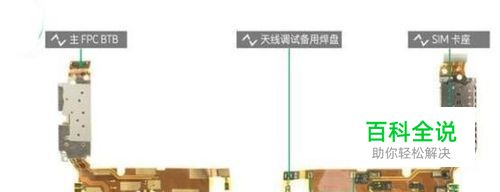

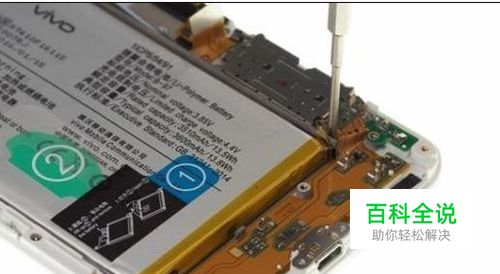

拆下vivo Xplay5机身底部剩下的副小板 1、 拧下主FPC组件上的2颗固定螺丝。
- 05

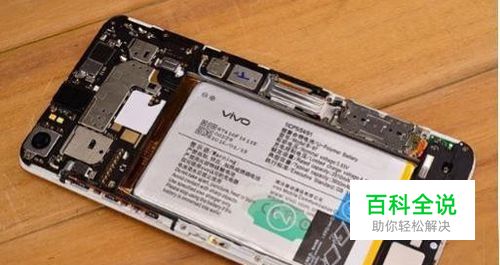

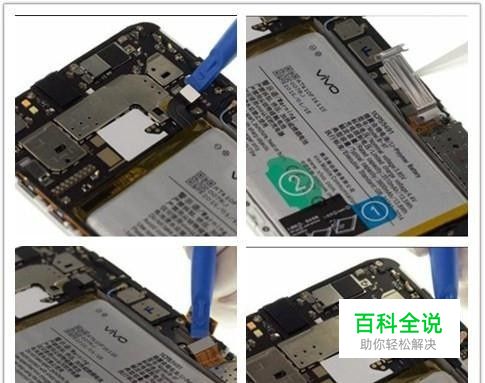

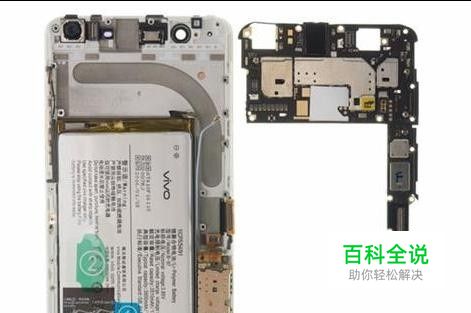

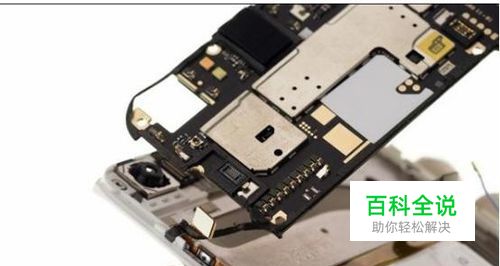

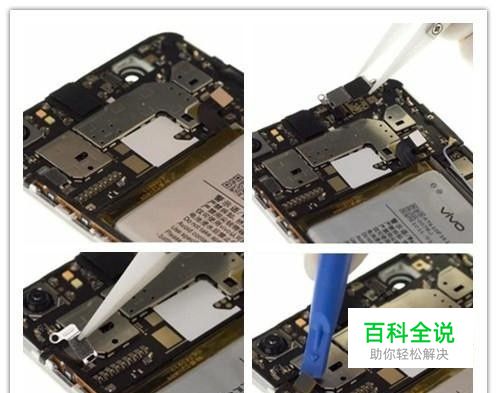

维修机身屏幕过程中，需要拆除vivo Xplay5机身上部主板，主板整体有很大范围的金属保护区域，利于固定保护和散热—断开各电路排线与接口 1、主板采用扣位＋螺丝固定，共有15颗十字螺丝固定，拧下固定螺丝 2、拧下前CAM固定螺丝，取下前CAM固定钢片 3、断开前CAM BTB并取下 4、断开侧键链接 5、撬开主板 注意主板下还有TP的BTB。
- 06

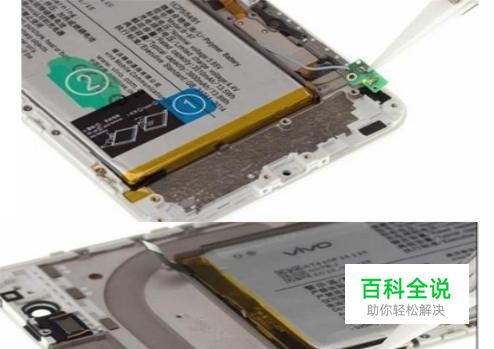

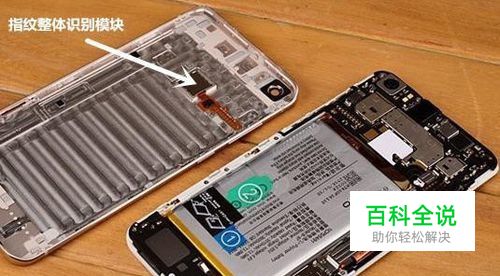

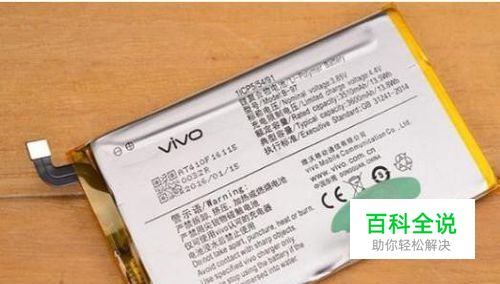

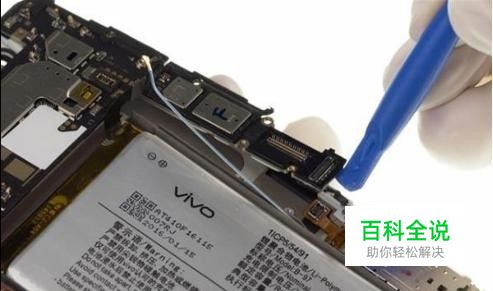

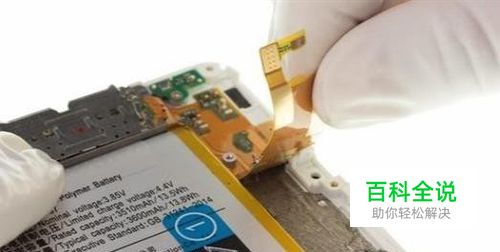

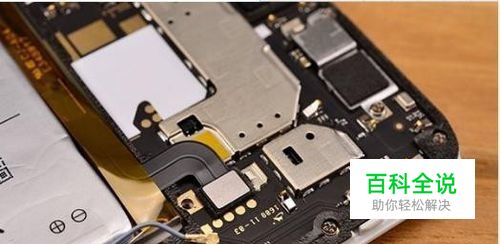

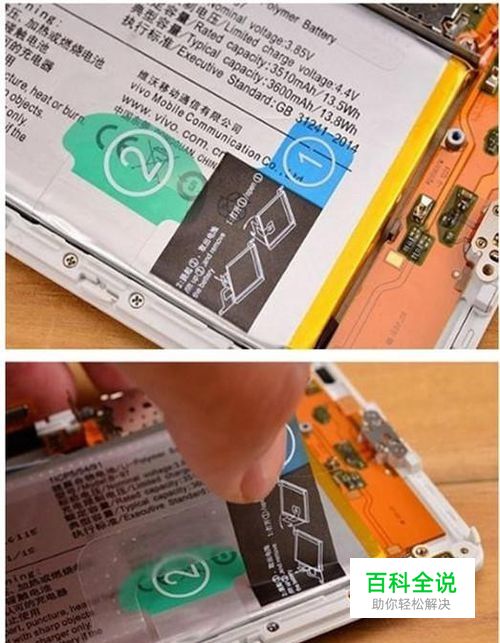

取下vivo Xplay5机身上的电池—3600mAh锂离子聚合电池 1、电池通过双面胶黏贴在中框上，需要加热和拨片将它拆卸下来 2、断开周边排线与摁键：电源固定钢片与摁键、屏幕固定钢片与排线、RF连接头，挑起同轴线 3、通过顺序将电池固定胶贴依次撕下，将电池一同取下
- 07

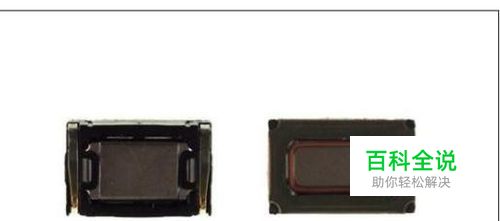

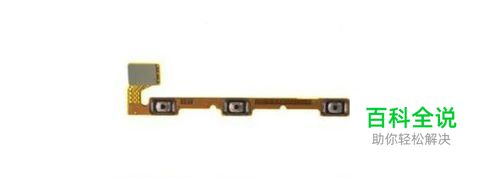

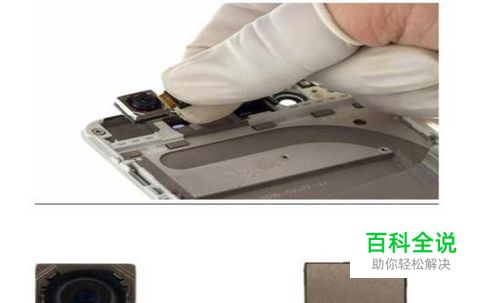

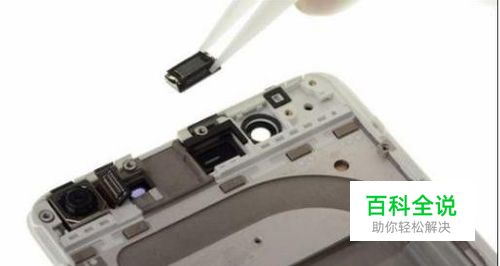

取下vivo Xplay5前后摄像头和相关组件 1、取下摄像头 2、取下天线小板组件＆侧键 3、取下听筒
- 08

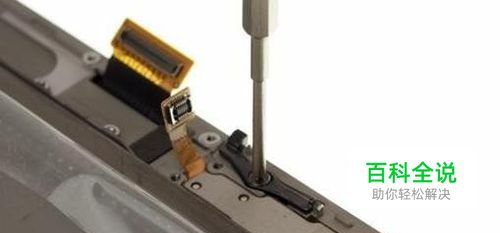

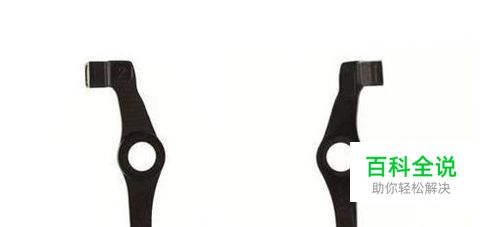

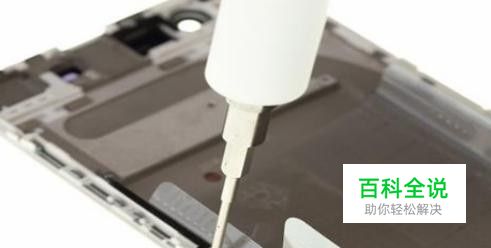

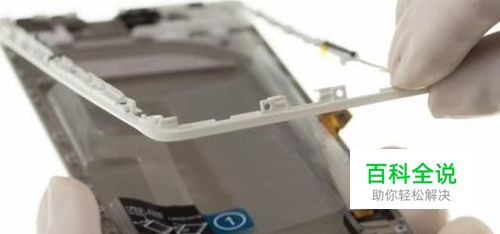

取下vivo Xplay5手机中框装饰件＆卡簧——中框是为了提供机身与曲面屏幕之间的缓冲而设计 1、拧下中框装饰件上的固定螺丝，取下中框装饰件 2、拧下“卡簧”上固定螺丝并取下
- 09

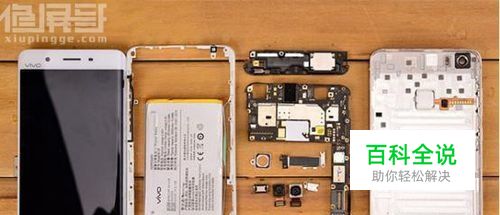

vivo Xplay5手机屏幕拆机维修前的内部部件综合。
