首先感谢公司同事和领导的技术支持和群友的支持

前提：

事情起因

在2019年3月6日的时候，公司里某个部门需要我协助前往学校部署个实训室，在快要完工的时候业务员前来检查一下情况，到实训室后给手机进行充电，观察了一下实训室内的情况，业务员要再看一下当时的合同，就从包里掏出来了电脑，将手机从充电器上拔下来后直接将充电器插到了笔记本上面，然后开始工作。当时我的表情虽然习以为常但是内心还是有一些吃惊。

回头看了看我那重达5斤（最低）的笔记本充电器，简直是没有对比就没有伤害，由于是游戏本功耗也大，整个笔记本算上充电器感觉在个20斤左右，再带上一些资料和生活用品，出差一趟简直就是习武之人。
出差完毕回到家后我看了看我原来的笔记本，虽然比我现在的笔记本轻很多，但是出差当个商务本也是够用了，毕竟出差在宾馆里打游戏的机会很少。可是看了看，其实充电器相比之下是小了不少，就没继续在意。

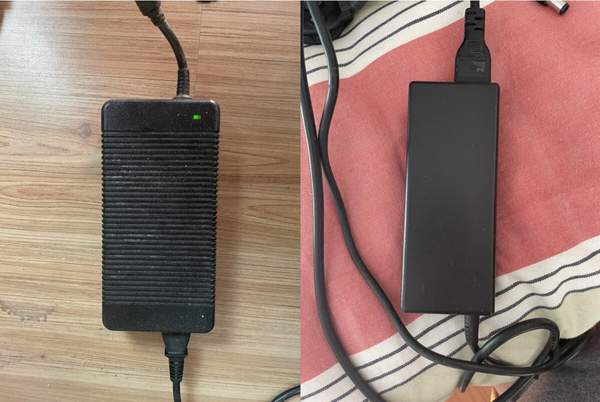

（左为现正在用的笔记本充电器，右为原来的笔记本充电器）

突发灵感

前段时间在去济阳出差的时候，带着旧笔记本去的，但是感觉充电器还是略显臃肿也不轻快，每次收拾收线捆线也得耽误一点时间。这时突然想起当时出差时那业务员哥们的笔记本，手机和电脑都用的一个充电器，出差只需带一个就可以，而且也不大。何乐而不为，但是本人对于电子接触的不多，还是慎重一点比较好。

经过：

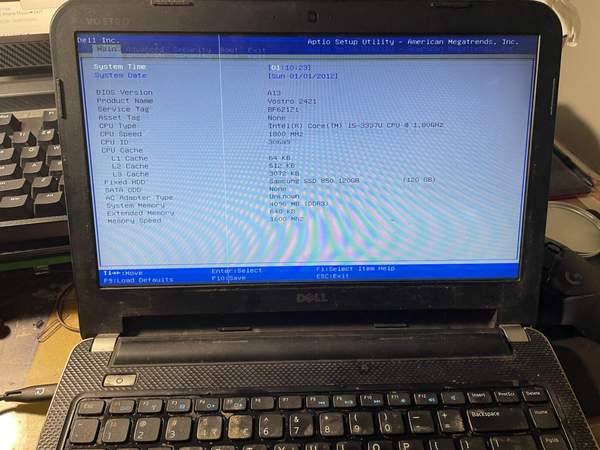

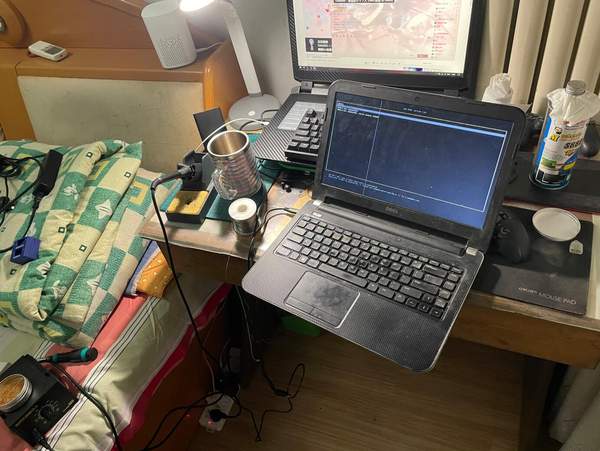

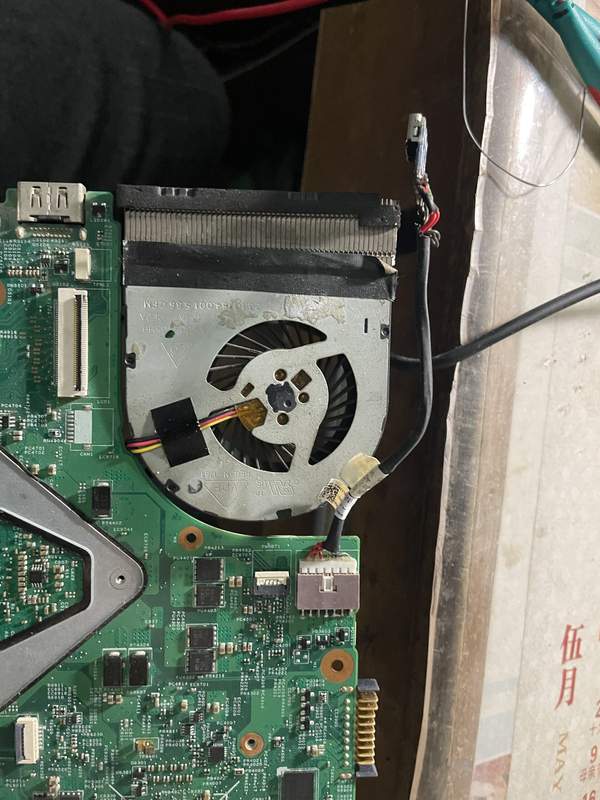

我的笔记本型号是戴尔 Vostro 2421 从上学的时候一直用到了现在，是我拆得最熟悉的一个笔记本了。拆解过程就省略了，直接上图拆机之后主板图。

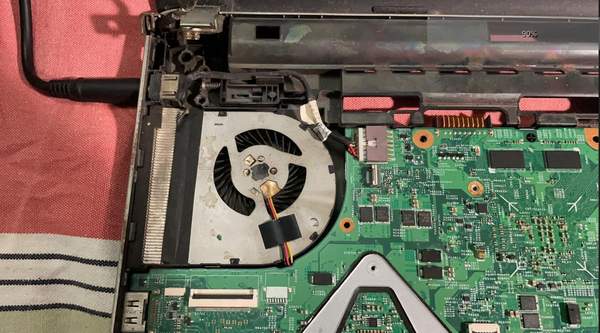

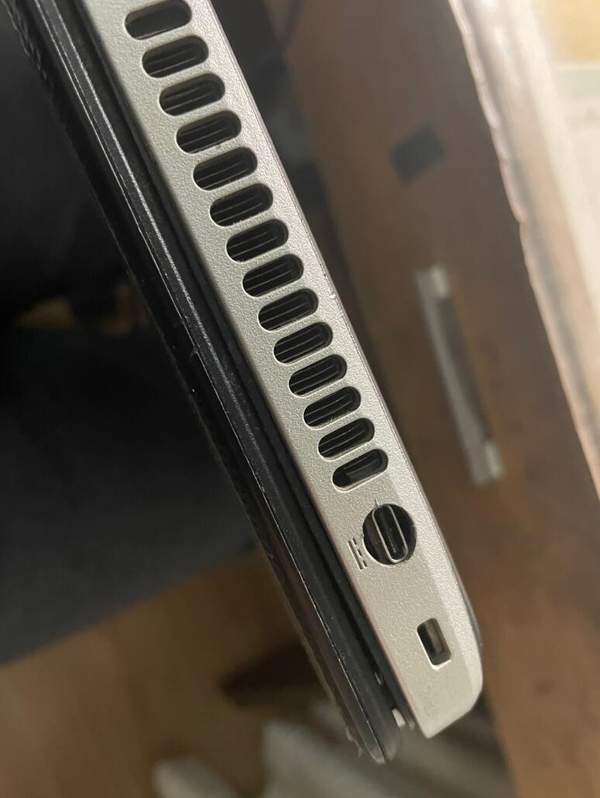

笔记本内部还是比较简洁的，原先的笔记本接口是DC接口，现目前手机95%都是使用的Type-C接口（type-c比type-a的电流还要大一些），所以需要将DC接口更改为Type-C接口。主要测量一下电源接口部分。

type-C有4 1 对数据差线, 独立的 CC 快充通讯线还有四根 VCC/GND, 而且设计的针脚虽然面积没有type-A 大, 但是整体接触率要比type-A 高

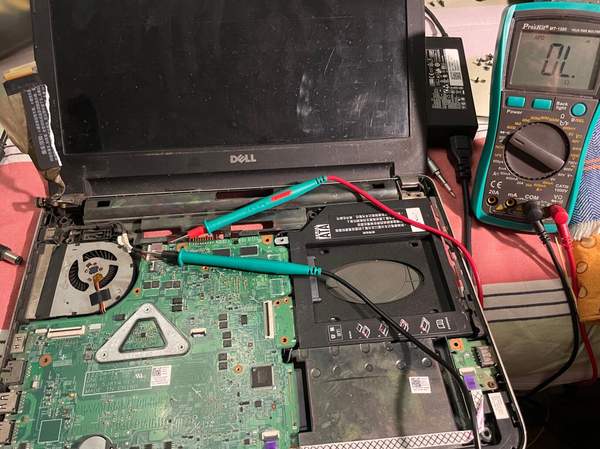

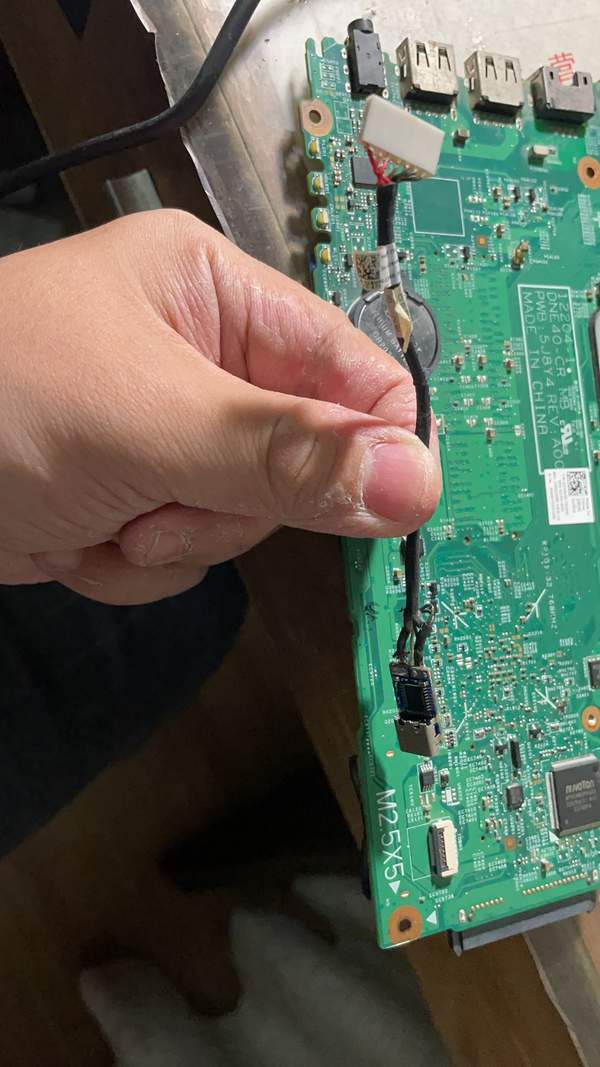

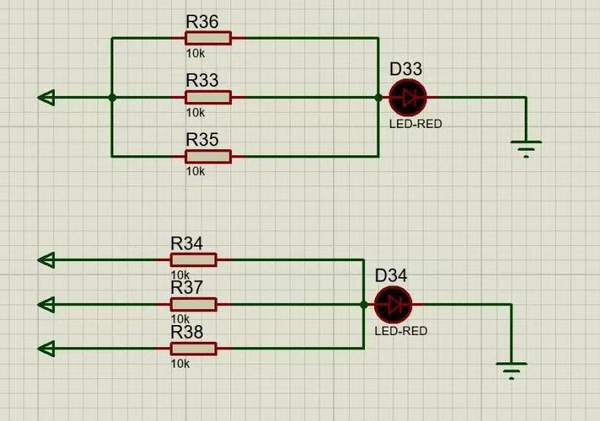

经过测量，1、2、3脚为接地，并且互相短接，4脚为检测脚（可能是检测电源功率）5、6、7脚为供电，互相短接。通过脑补了一下并且做了个类似的仿真画到了Proteus里。

↑无非就是这两种，其实这两种一点区别都没有↑

测量出笔记本电源接口后，就是选购充电器的环节了。我这有个现成的华为充电器，这个充电器支持快充，在快充状态下能输出4.5V 5A或者5V 4.5A，在不支持快充的状态下，只能输出5V 2A。笔记本原装充电器是19.5V 4.62A，显然是不够的，那么说明不能使用Type-C的公母线直接与电源接口进行连接。想要让手机充电器以大功率输出，除了选购合适功率的充电器外，还需要有一个能上手机充电器能识别为快充的方案，让手机充电器以大功率输出从而达到笔记本所需的功率。

按照笔记本充电器的输出，功率在个90W左右，所以我必须选购一款最低90W的充电器，和一个能让他认为是快充的设备。

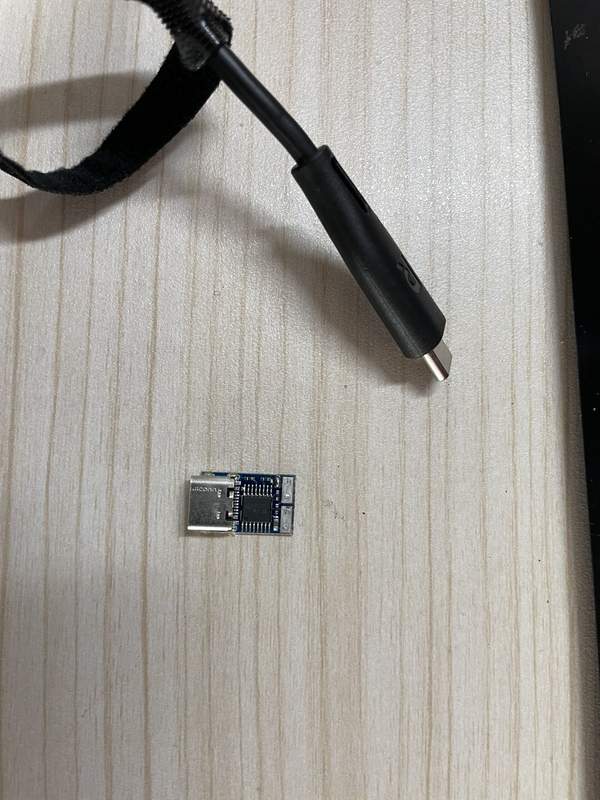

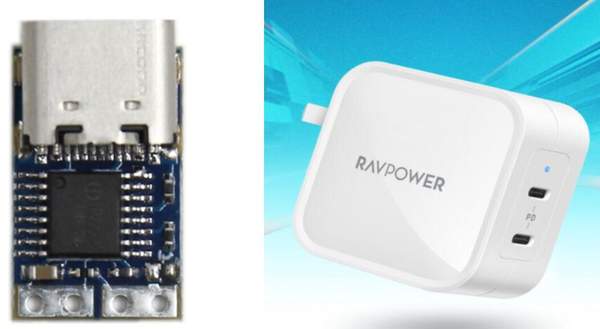

显然现在对于商务本，尤其是手机厂商出品的商务本基本都能让自家的手机和笔记本共用一个充电器。那么充电器相对好找一些，对于欺骗快充的东西现在用的最多的快充协议是PD，某宝上就有个欺骗模块。哦嚯，这下基本就全都齐活了。我选择了一个90W快充的充电器标配个1.5米的充电线，并且支持苹果的协议（我手机是苹果的），欺骗模块是20V电压支持。
