制作带涨跌箭头的柱状图

2024-03-28 20:46:35

使用图表显示数据变化形式直观，形象，这里和大家分享带涨跌箭头的柱状图

操作方法

01

打开excel，输入家电2014年和2015年的销售数据
02

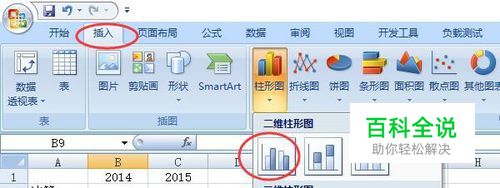

在插入选项卡中，插入一个默认样式的柱状图。
03

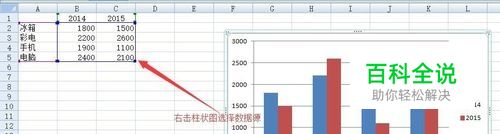

并将柱状图的数据源设置为家电销量数据表
04

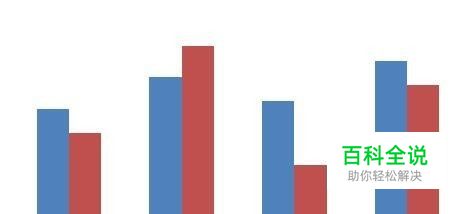

依次单击网格线，按Delete键清除。同样的方法，去掉图表标题，主纵坐标轴、图例项
05

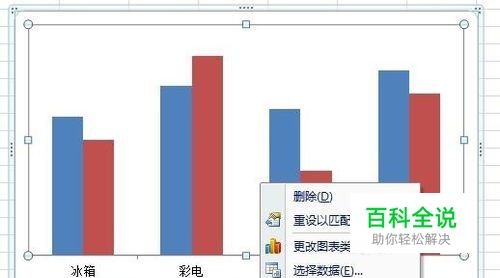

右击柱状图，单击设置数据系列格式
06

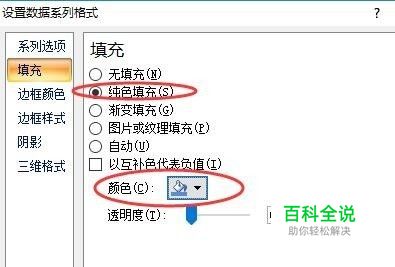

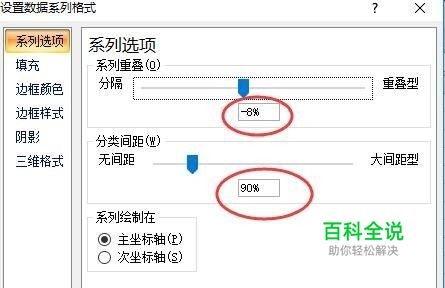

设置数据系列格式窗口中，将系列重叠为-8%；分类间距为90%，并使用纯色填充
07

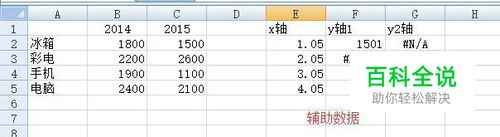

制作辅助数据表， Y轴1公式为：=IF(C2<B2,C2+1,NA())Y轴2公式为：=IF(C2>=B2,C2+1,NA())
08

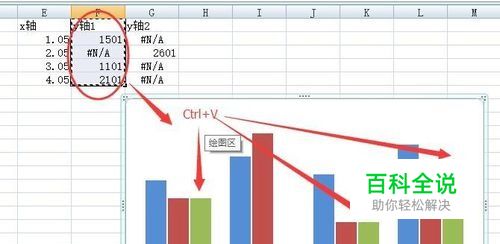

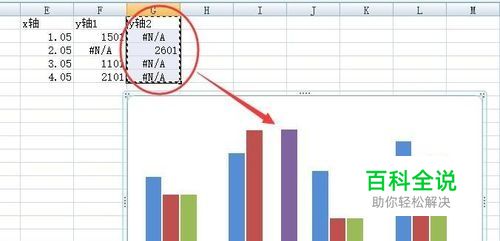

选择辅助数据y轴1进行复制，单击柱状图后按Ctrl+V，柱状图会增加一个数据系列
09

同样对y轴2进行相同的操作
10

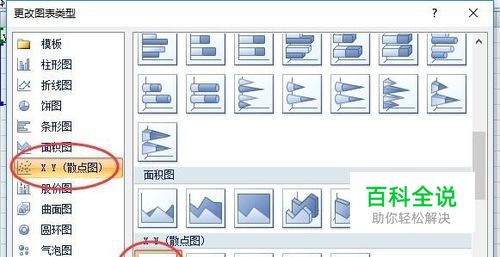

单击y1轴的数据序列，在设计选项卡中单击更改图表类型。
11

选择一个默认的散点图
12

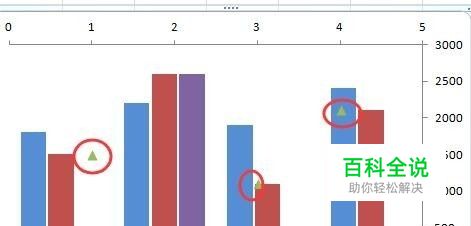

确定之后，y轴1的数据序列显示为：
13

y轴2做相同的操作，这时y轴2的数据标记不是三角形，在设置数据序列格式窗口中要重新设置为三角形。
14

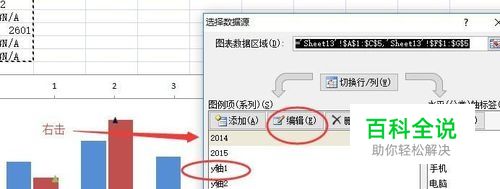

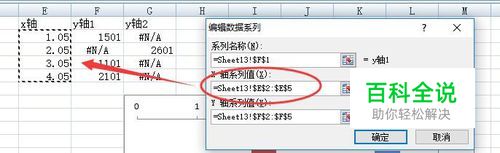

右击柱状图，选择数据，进入选择数据源窗口，对y轴1进行编辑，
15

将y轴1 X轴系列只设置为辅助数据中的X轴，对y轴2进行相同的操作。然后删除次要水平坐标轴和次要垂直坐标轴。
16

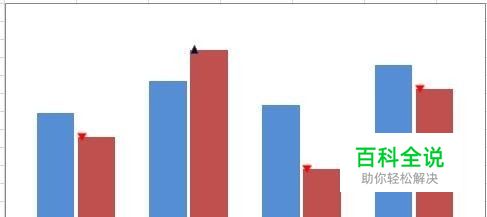

画一个倒三角，设置成红色填充，无边框，然后对该三角进行复制，选择y轴1序列的散点，然后按Ctrl+V
